Chapitre IV
Etude diachronique du trait de côte
59

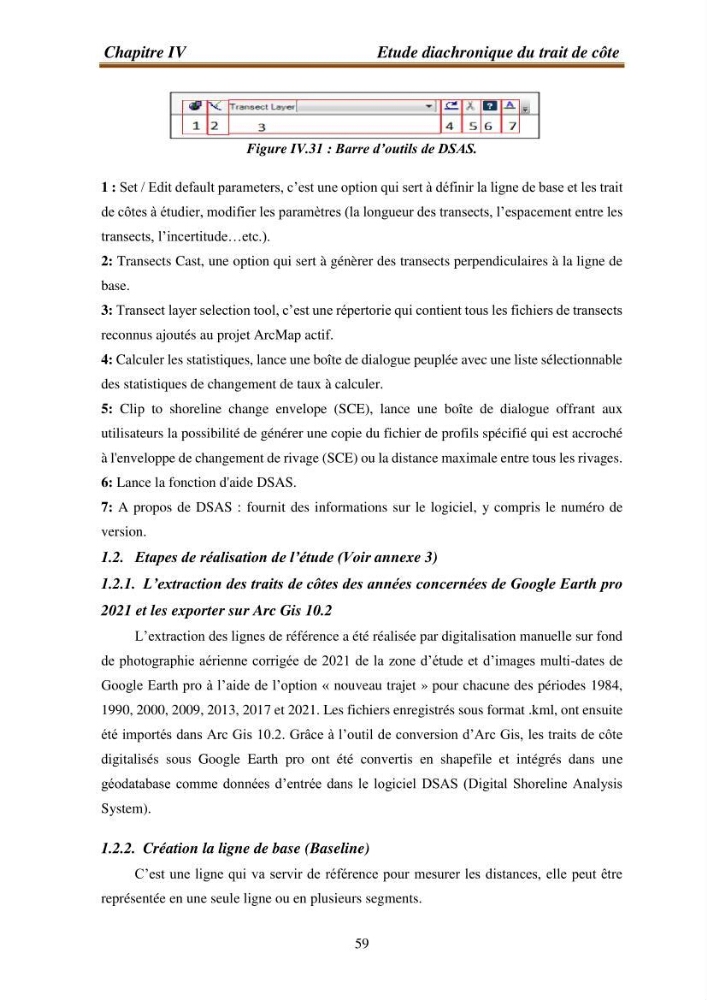

Figure IV.31 : Barre d’outils de DSAS.
1 : Set / Edit default parameters, c’est une option qui sert à définir la ligne de base et les trait
de côtes à étudier, modifier les paramètres (la longueur des transects, l’espacement entre les
transects, l’incertitude…etc.).
2: Transects Cast, une option qui sert à génèrer des transects perpendiculaires à la ligne de
base.
3: Transect layer selection tool, c’est une répertorie qui contient tous les fichiers de transects
reconnus ajoutés au projet ArcMap actif.
4: Calculer les statistiques, lance une boîte de dialogue peuplée avec une liste sélectionnable
des statistiques de changement de taux à calculer.
5: Clip to shoreline change envelope (SCE), lance une boîte de dialogue offrant aux
utilisateurs la possibilité de générer une copie du fichier de profils spécifié qui est accroché
à l'enveloppe de changement de rivage (SCE) ou la distance maximale entre tous les rivages.
6: Lance la fonction d'aide DSAS.
7: A propos de DSAS : fournit des informations sur le logiciel, y compris le numéro de
version.
1.2. Etapes de réalisation de l’étude (Voir annexe 3)
1.2.1. L’extraction des traits de côtes des années concernées de Google Earth pro
2021 et les exporter sur Arc Gis 10.2
L’extraction des lignes de référence a été réalisée par digitalisation manuelle sur fond
de photographie aérienne corrigée de 2021 de la zone d’étude et d’images multi-dates de
Google Earth pro à l’aide de l’option « nouveau trajet » pour chacune des périodes 1984,
1990, 2000, 2009, 2013, 2017 et 2021. Les fichiers enregistrés sous format .kml, ont ensuite
été importés dans Arc Gis 10.2. Grâce à l’outil de conversion d’Arc Gis, les traits de côte
digitalisés sous Google Earth pro ont été convertis en shapefile et intégrés dans une
géodatabase comme données d’entrée dans le logiciel DSAS (Digital Shoreline Analysis
System).
1.2.2. Création la ligne de base (Baseline)
C’est une ligne qui va servir de référence pour mesurer les distances, elle peut être
représentée en une seule ligne ou en plusieurs segments.
