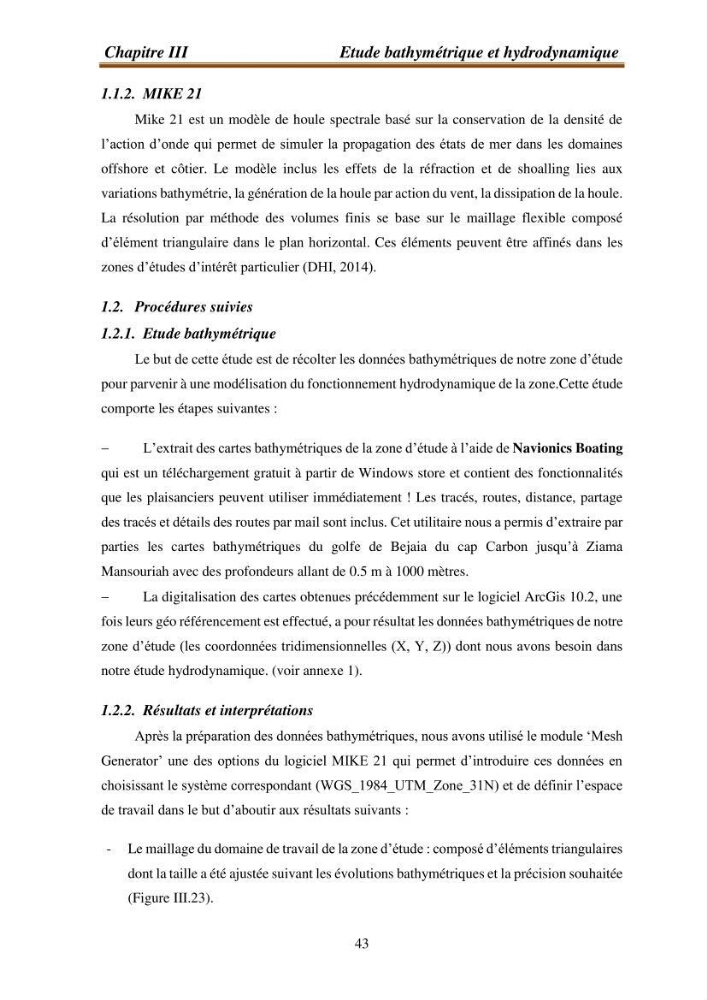

Chapitre III
Etude bathymétrique et hydrodynamique
43
1.1.2. MIKE 21
Mike 21 est un modèle de houle spectrale basé sur la conservation de la densité de
l’action d’onde qui permet de simuler la propagation des états de mer dans les domaines
offshore et côtier. Le modèle inclus les effets de la réfraction et de shoalling lies aux
variations bathymétrie, la génération de la houle par action du vent, la dissipation de la houle.
La résolution par méthode des volumes finis se base sur le maillage flexible composé
d’élément triangulaire dans le plan horizontal. Ces éléments peuvent être affinés dans les
zones d’études d’intérêt particulier (DHI, 2014).
1.2. Procédures suivies
1.2.1. Etude bathymétrique
Le but de cette étude est de récolter les données bathymétriques de notre zone d’étude
pour parvenir à une modélisation du fonctionnement hydrodynamique de la zone.Cette étude
comporte les étapes suivantes :
L’extrait des cartes bathymétriques de la zone d’étude à l’aide de Navionics Boating
qui est un téléchargement gratuit à partir de Windows store et contient des fonctionnalités
que les plaisanciers peuvent utiliser immédiatement ! Les tracés, routes, distance, partage
des tracés et détails des routes par mail sont inclus. Cet utilitaire nous a permis d’extraire par
parties les cartes bathymétriques du golfe de Bejaia du cap Carbon jusqu’à Ziama
Mansouriah avec des profondeurs allant de 0.5 m à 1000 mètres.
La digitalisation des cartes obtenues précédemment sur le logiciel ArcGis 10.2, une
fois leurs géo référencement est effectué, a pour résultat les données bathymétriques de notre
zone d’étude (les coordonnées tridimensionnelles (X, Y, Z)) dont nous avons besoin dans
notre étude hydrodynamique. (voir annexe 1).
1.2.2. Résultats et interprétations
Après la préparation des données bathymétriques, nous avons utilisé le module ‘Mesh
Generator’ une des options du logiciel MIKE 21 qui permet d’introduire ces données en
choisissant le système correspondant (WGS_1984_UTM_Zone_31N) et de définir l’espace
de travail dans le but d’aboutir aux résultats suivants :
- Le maillage du domaine de travail de la zone d’étude : composé d’éléments triangulaires
dont la taille a été ajustée suivant les évolutions bathymétriques et la précision souhaitée
(Figure III.23).
