Chapitre (V) : Etude Granulo-Sédimentaire
de la zone d’étude
Chapitre (II) Chapitre (II)
: Présentation de la zone
d’étude
: Présentation de la zone
d’étude
80
V .5.2.3. Analyse des courbes cumulatives :

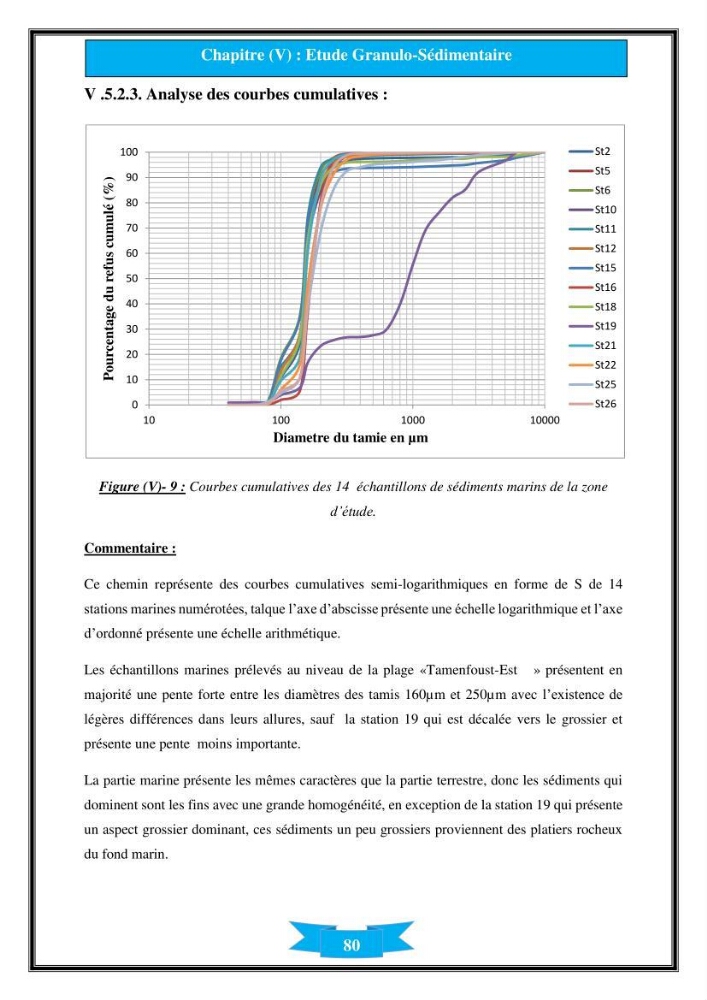

Figure (V)- 9 : Courbes cumulatives des 14 échantillons de sédiments marins de la zone
d’étude.
Commentaire :
Ce chemin représente des courbes cumulatives semi-logarithmiques en forme de S de 14
stations marines numérotées, talque l’axe d’abscisse présente une échelle logarithmique et l’axe
d’ordonné présente une échelle arithmétique.
Les échantillons marines prélevés au niveau de la plage «Tamenfoust-Est » présentent en
majorité une pente forte entre les diamètres des tamis 160µm et 250µm avec l’existence de
légères différences dans leurs allures, sauf la station 19 qui est décalée vers le grossier et
présente une pente moins importante.
La partie marine présente les mêmes caractères que la partie terrestre, donc les sédiments qui
dominent sont les fins avec une grande homogénéité, en exception de la station 19 qui présente
un aspect grossier dominant, ces sédiments un peu grossiers proviennent des platiers rocheux
du fond marin.
0
10
20
30
40
50
60
70
80
90
100
10
100
1000
10000
Pourcentage
du
refus
cumulé
(%)
Diametre du tamie en µm
St2
St5
St6
St10
St11
St12
St15
St16
St18
St19
St21
St22
St25
St26
