Selon la classification de « Wentworth » la nature du sable de la partie terrestre de la
plage «Tamenfoust-Est » varie du sable fin à très fin mais généralement très fin.
V .5.1.3. Analyse des courbes cumulatives :

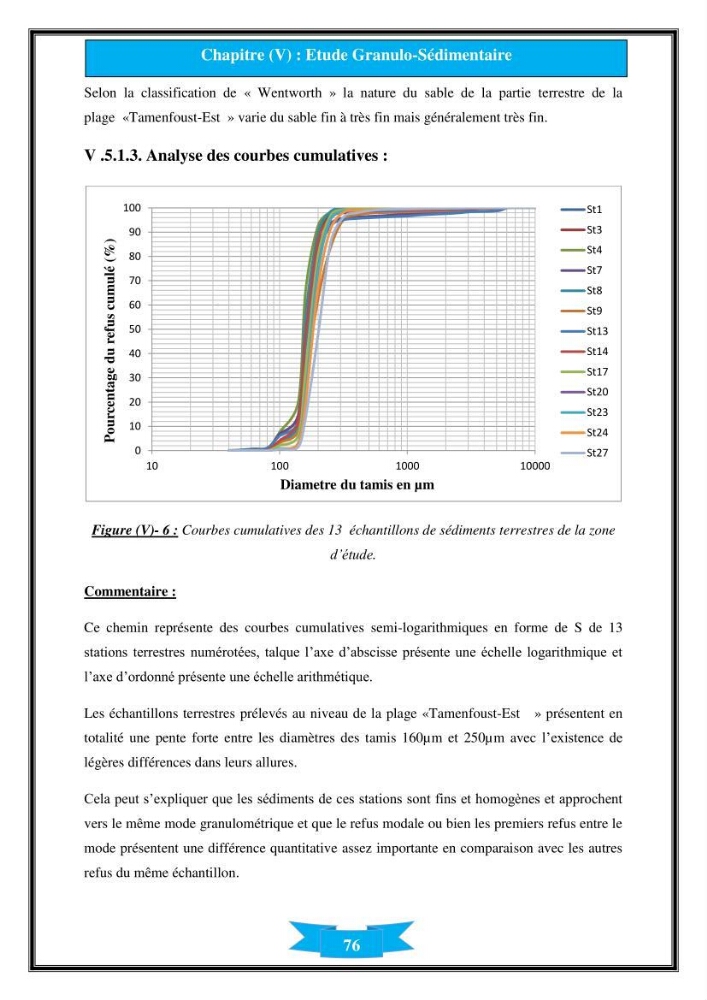

Figure (V)- 6 : Courbes cumulatives des 13 échantillons de sédiments terrestres de la zone
d’étude.
Commentaire :
Ce chemin représente des courbes cumulatives semi-logarithmiques en forme de S de 13
stations terrestres numérotées, talque l’axe d’abscisse présente une échelle logarithmique et
l’axe d’ordonné présente une échelle arithmétique.
Les échantillons terrestres prélevés au niveau de la plage «Tamenfoust-Est » présentent en
totalité une pente forte entre les diamètres des tamis 160µm et 250µm avec l’existence de
légères différences dans leurs allures.
Cela peut s’expliquer que les sédiments de ces stations sont fins et homogènes et approchent
vers le même mode granulométrique et que le refus modale ou bien les premiers refus entre le
mode présentent une différence quantitative assez importante en comparaison avec les autres
refus du même échantillon.
0
10
20
30
40
50
60
70
80
90
100
10
100
1000
10000
Pourcentage
du
refus
cumulé
(%)
Diametre du tamis en µm
St1
St3
St4
St7
St8
St9
St13
St14
St17
St20
St23
St24
St27
