échelle logarithmique, et les pourcentages en ordonnée, sur une échelle arithmétique. La
courbe est tracée de manière continue et ne peut pas passer rigoureusement par tous les points.

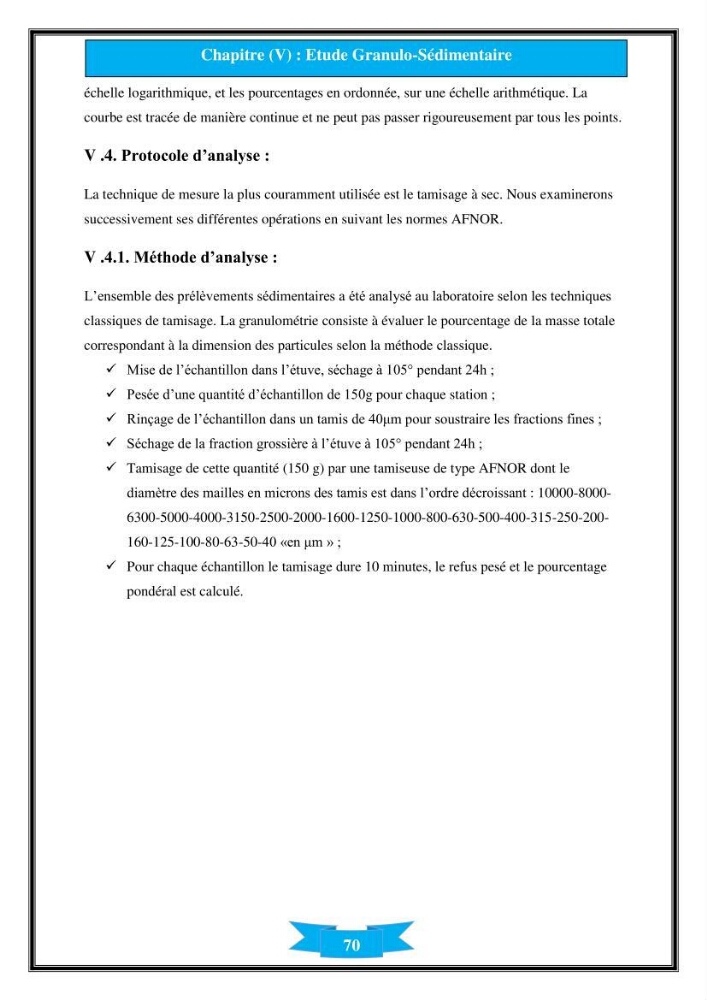

V .4. Protocole d’analyse :
La technique de mesure la plus couramment utilisée est le tamisage à sec. Nous examinerons
successivement ses différentes opérations en suivant les normes AFNOR.
V .4.1. Méthode d’analyse :
L’ensemble des prélèvements sédimentaires a été analysé au laboratoire selon les techniques
classiques de tamisage. La granulométrie consiste à évaluer le pourcentage de la masse totale
correspondant à la dimension des particules selon la méthode classique.
 Mise de l’échantillon dans l’étuve, séchage à 105° pendant 24h ;
 Pesée d’une quantité d’échantillon de 150g pour chaque station ;
 Rinçage de l’échantillon dans un tamis de 40μm pour soustraire les fractions fines ;
 Séchage de la fraction grossière à l’étuve à 105° pendant 24h ;
 Tamisage de cette quantité (150 g) par une tamiseuse de type AFNOR dont le
6300-5000-4000-3150-2500-2000-1600-1250-1000-800-630-500-400-315-250-200160-125-100-80-63-50-40 «en μm » ;
 Pour chaque échantillon le tamisage dure 10 minutes, le refus pesé et le pourcentage
pondéral est calculé.
