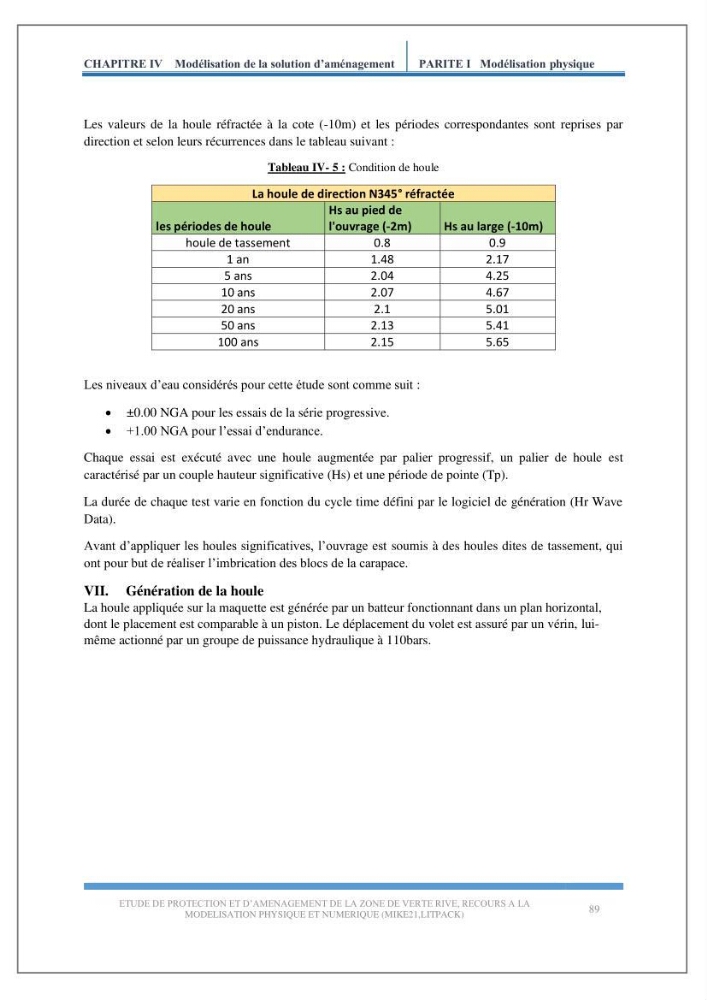

CHAPITRE IV Modélisation de la solution d’aménagement
PARITE I Modélisation physique
ETUDE DE PROTECTION ET D’AMENAGEMENT DE LA ZONE DE VERTE RIVE, RECOURS A LA
MODELISATION PHYSIQUE ET NUMERIQUE (MIKE21,LITPACK)
89
Les valeurs de la houle réfractée à la cote (-10m) et les périodes correspondantes sont reprises par
direction et selon leurs récurrences dans le tableau suivant :
Tableau IV- 5 : Condition de houle
La houle de direction N345° réfractée
les périodes de houle
Hs au pied de
l'ouvrage (-2m)
Hs au large (-10m)
houle de tassement
0.8
0.9
1 an
1.48
2.17
5 ans
2.04
4.25
10 ans
2.07
4.67
20 ans
2.1
5.01
50 ans
2.13
5.41
100 ans
2.15
5.65
Les niveaux d’eau considérés pour cette étude sont comme suit :
±0.00 NGA pour les essais de la série progressive.
+1.00 NGA pour l’essai d’endurance.
Chaque essai est exécuté avec une houle augmentée par palier progressif, un palier de houle est
caractérisé par un couple hauteur significative (Hs) et une période de pointe (Tp).
La durée de chaque test varie en fonction du cycle time défini par le logiciel de génération (Hr Wave
Data).
Avant d’appliquer les houles significatives, l’ouvrage est soumis à des houles dites de tassement, qui
ont pour but de réaliser l’imbrication des blocs de la carapace.
VII. Génération de la houle
La houle appliquée sur la maquette est générée par un batteur fonctionnant dans un plan horizontal,
dont le placement est comparable à un piston. Le déplacement du volet est assuré par un vérin, luimême actionné par un groupe de puissance hydraulique à 110bars.
