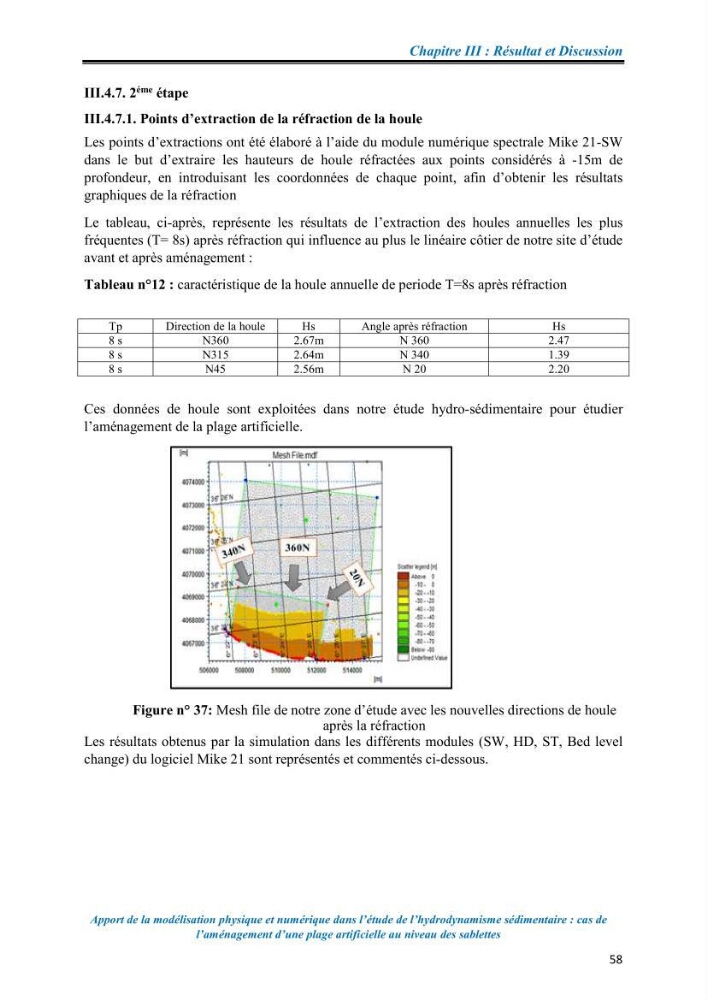

Chapitre III : Résultat et Discussion
Apport de la modélisation physique et numérique dans l’étude de l’hydrodynamisme sédimentaire : cas de
l’aménagement d’une plage artificielle au niveau des sablettes
58
III.4.7. 2 éme étape
III.4.7.1. Points d’extraction de la réfraction de la houle
Les points d’extractions ont été élaboré à l’aide du module numérique spectrale Mike 21-SW
dans le but d’extraire les hauteurs de houle réfractées aux points considérés à -15m de
profondeur, en introduisant les coordonnées de chaque point, afin d’obtenir les résultats
graphiques de la réfraction
Le tableau, ci-après, représente les résultats de l’extraction des houles annuelles les plus
fréquentes (T= 8s) après réfraction qui influence au plus le linéaire côtier de notre site d’étude
avant et après aménagement :
Tableau n°12 : caractéristique de la houle annuelle de periode T=8s après réfraction
Tp
Direction de la houle
Hs
Angle après réfraction
Hs
8 s
N360
2.67m
N 360
2.47
8 s
N315
2.64m
N 340
1.39
8 s
N45
2.56m
N 20
2.20
Ces données de houle sont exploitées dans notre étude hydro-sédimentaire pour étudier
l’aménagement de la plage artificielle.
Figure n° 37: Mesh file de notre zone d’étude avec les nouvelles directions de houle
après la réfraction
Les résultats obtenus par la simulation dans les différents modules (SW, HD, ST, Bed level
change) du logiciel Mike 21 sont représentés et commentés ci-dessous.
