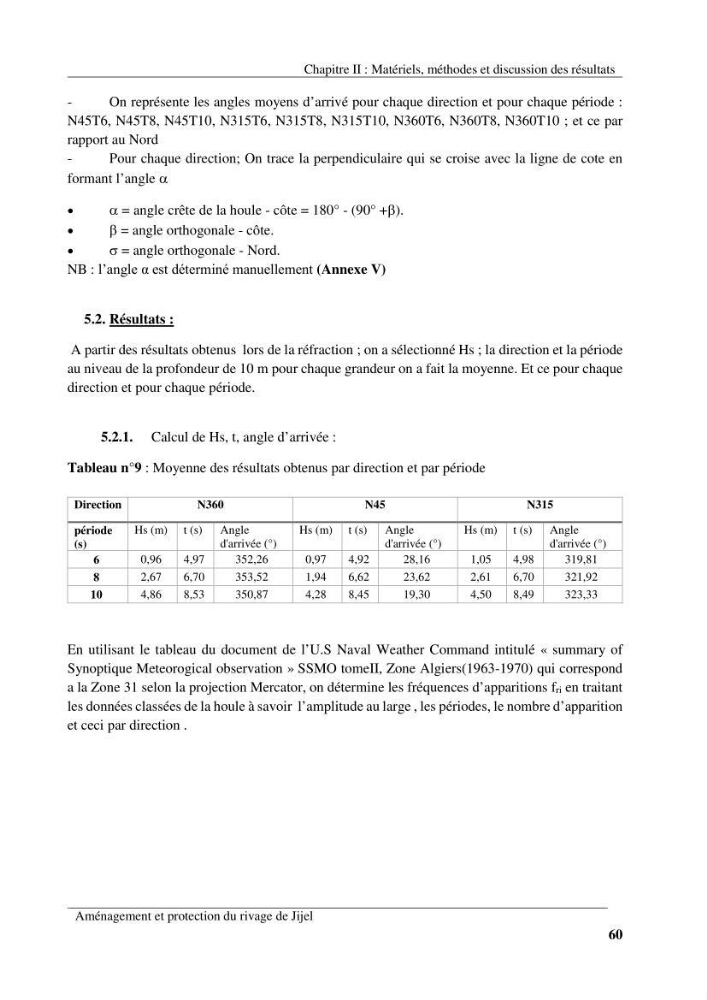

Chapitre II : Matériels, méthodes et discussion des résultats
Aménagement et protection du rivage de Jijel
60
-
On représente les angles moyens d’arrivé pour chaque direction et pour chaque période :
N45T6, N45T8, N45T10, N315T6, N315T8, N315T10, N360T6, N360T8, N360T10 ; et ce par
rapport au Nord
-
Pour chaque direction; On trace la perpendiculaire qui se croise avec la ligne de cote en
formant l’angle α
•
α = angle crête de la houle - côte = 180° - (90° +β).
•
β = angle orthogonale - côte.
•
σ = angle orthogonale - Nord.
NB : l’angle α est déterminé manuellement (Annexe V)
5.2. Résultats :
A partir des résultats obtenus lors de la réfraction ; on a sélectionné Hs ; la direction et la période
au niveau de la profondeur de 10 m pour chaque grandeur on a fait la moyenne. Et ce pour chaque
direction et pour chaque période.
5.2.1. Calcul de Hs, t, angle d’arrivée :
Tableau n°9 : Moyenne des résultats obtenus par direction et par période
Direction
N360
N45
N315
période
(s)
Hs (m) t (s)
Angle
d'arrivée (°)
Hs (m) t (s)
Angle
d'arrivée (°)
Hs (m) t (s) Angle
d'arrivée (°)
6
0,96
4,97
352,26
0,97
4,92
28,16
1,05
4,98
319,81
8
2,67
6,70
353,52
1,94
6,62
23,62
2,61
6,70
321,92
10
4,86
8,53
350,87
4,28
8,45
19,30
4,50
8,49
323,33
En utilisant le tableau du document de l’U.S Naval Weather Command intitulé « summary of
Synoptique Meteorogical observation » SSMO tomeII, Zone Algiers(1963-1970) qui correspond
a la Zone 31 selon la projection Mercator, on détermine les fréquences d’apparitions fri en traitant
les données classées de la houle à savoir l’amplitude au large , les périodes, le nombre d’apparition
et ceci par direction .
