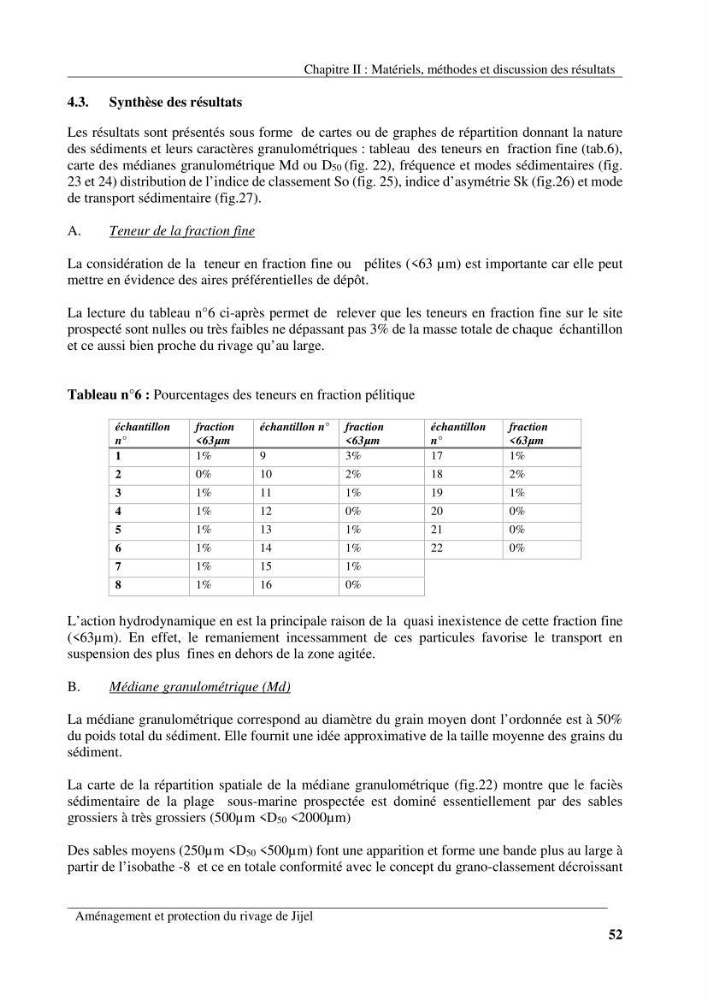

Chapitre II : Matériels, méthodes et discussion des résultats
Aménagement et protection du rivage de Jijel
52
4.3. Synthèse des résultats
Les résultats sont présentés sous forme de cartes ou de graphes de répartition donnant la nature
des sédiments et leurs caractères granulométriques : tableau des teneurs en fraction fine (tab.6),
carte des médianes granulométrique Md ou D50 (fig. 22), fréquence et modes sédimentaires (fig.
23 et 24) distribution de l’indice de classement So (fig. 25), indice d’asymétrie Sk (fig.26) et mode
de transport sédimentaire (fig.27).
A.
Teneur de la fraction fine
La considération de la teneur en fraction fine ou pélites (<63 µm) est importante car elle peut
mettre en évidence des aires préférentielles de dépôt.
La lecture du tableau n°6 ci-après permet de relever que les teneurs en fraction fine sur le site
prospecté sont nulles ou très faibles ne dépassant pas 3% de la masse totale de chaque échantillon
et ce aussi bien proche du rivage qu’au large.
Tableau n°6 : Pourcentages des teneurs en fraction pélitique
échantillon
n°
fraction
<63µm
échantillon n° fraction
<63µm
échantillon
n°
fraction
<63µm
1
1%
9
3%
17
1%
2
0%
10
2%
18
2%
3
1%
11
1%
19
1%
4
1%
12
0%
20
0%
5
1%
13
1%
21
0%
6
1%
14
1%
22
0%
7
1%
15
1%
8
1%
16
0%
L’action hydrodynamique en est la principale raison de la quasi inexistence de cette fraction fine
(<63µm). En effet, le remaniement incessamment de ces particules favorise le transport en
suspension des plus fines en dehors de la zone agitée.
B.
Médiane granulométrique (Md)
La médiane granulométrique correspond au diamètre du grain moyen dont l’ordonnée est à 50%
du poids total du sédiment. Elle fournit une idée approximative de la taille moyenne des grains du
sédiment.
La carte de la répartition spatiale de la médiane granulométrique (fig.22) montre que le faciès
sédimentaire de la plage sous-marine prospectée est dominé essentiellement par des sables
grossiers à très grossiers (500µm
Aménagement et protection du rivage de Jijel
52
4.3. Synthèse des résultats
Les résultats sont présentés sous forme de cartes ou de graphes de répartition donnant la nature
des sédiments et leurs caractères granulométriques : tableau des teneurs en fraction fine (tab.6),
carte des médianes granulométrique Md ou D50 (fig. 22), fréquence et modes sédimentaires (fig.
23 et 24) distribution de l’indice de classement So (fig. 25), indice d’asymétrie Sk (fig.26) et mode
de transport sédimentaire (fig.27).
A.
Teneur de la fraction fine
La considération de la teneur en fraction fine ou pélites (<63 µm) est importante car elle peut
mettre en évidence des aires préférentielles de dépôt.
La lecture du tableau n°6 ci-après permet de relever que les teneurs en fraction fine sur le site
prospecté sont nulles ou très faibles ne dépassant pas 3% de la masse totale de chaque échantillon
et ce aussi bien proche du rivage qu’au large.
Tableau n°6 : Pourcentages des teneurs en fraction pélitique
échantillon
n°
fraction
<63µm
échantillon n° fraction
<63µm
échantillon
n°
fraction
<63µm
1
1%
9
3%
17
1%
2
0%
10
2%
18
2%
3
1%
11
1%
19
1%
4
1%
12
0%
20
0%
5
1%
13
1%
21
0%
6
1%
14
1%
22
0%
7
1%
15
1%
8
1%
16
0%
L’action hydrodynamique en est la principale raison de la quasi inexistence de cette fraction fine
(<63µm). En effet, le remaniement incessamment de ces particules favorise le transport en
suspension des plus fines en dehors de la zone agitée.
B.
Médiane granulométrique (Md)
La médiane granulométrique correspond au diamètre du grain moyen dont l’ordonnée est à 50%
du poids total du sédiment. Elle fournit une idée approximative de la taille moyenne des grains du
sédiment.
La carte de la répartition spatiale de la médiane granulométrique (fig.22) montre que le faciès
sédimentaire de la plage sous-marine prospectée est dominé essentiellement par des sables
grossiers à très grossiers (500µm
