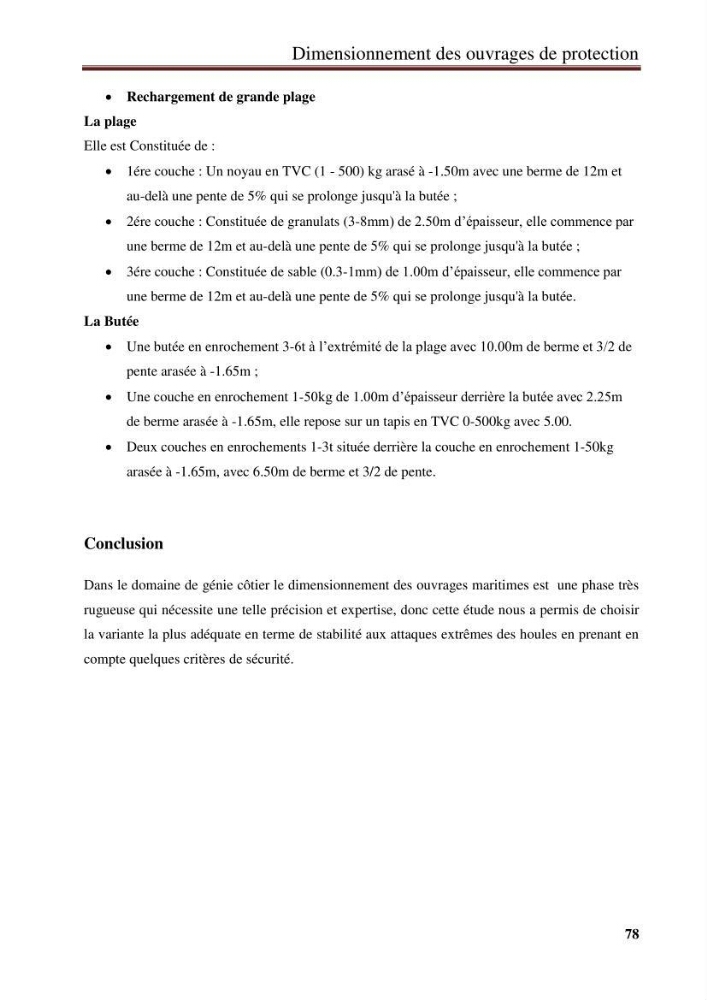

Dimensionnement des ouvrages de protection
78
 Rechargement de grande plage
La plage
Elle est Constituée de :
 1ére couche : Un noyau en TVC (1 - 500) kg arasé à -1.50m avec une berme de 12m et
au-delà une pente de 5% qui se prolonge jusqu'à la butée ;
 2ére couche : Constituée de granulats (3-8mm) de 2.50m d’épaisseur, elle commence par
une berme de 12m et au-delà une pente de 5% qui se prolonge jusqu'à la butée ;
 3ére couche : Constituée de sable (0.3-1mm) de 1.00m d’épaisseur, elle commence par
une berme de 12m et au-delà une pente de 5% qui se prolonge jusqu'à la butée.
La Butée
 Une butée en enrochement 3-6t à l’extrémité de la plage avec 10.00m de berme et 3/2 de
pente arasée à -1.65m ;
 Une couche en enrochement 1-50kg de 1.00m d’épaisseur derrière la butée avec 2.25m
de berme arasée à -1.65m, elle repose sur un tapis en TVC 0-500kg avec 5.00.
 Deux couches en enrochements 1-3t située derrière la couche en enrochement 1-50kg
arasée à -1.65m, avec 6.50m de berme et 3/2 de pente.
Conclusion
Dans le domaine de génie côtier le dimensionnement des ouvrages maritimes est une phase très
rugueuse qui nécessite une telle précision et expertise, donc cette étude nous a permis de choisir
la variante la plus adéquate en terme de stabilité aux attaques extrêmes des houles en prenant en
compte quelques critères de sécurité.
