Modélisation de la dynamique hydrosédimentaire de la zone d’étude
58

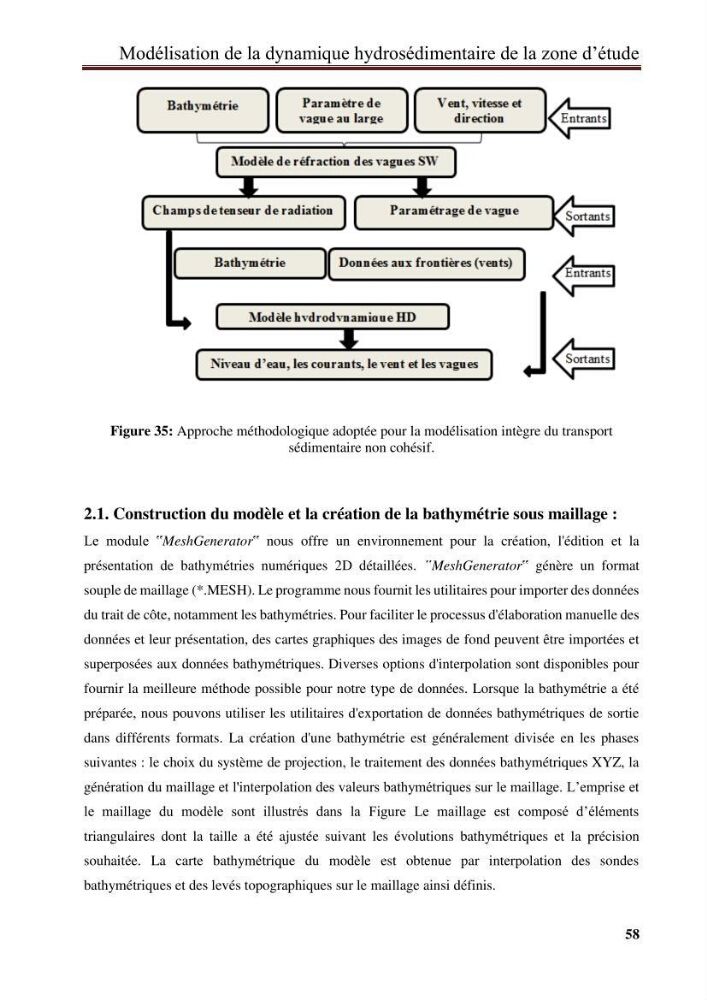

Figure 35: Approche méthodologique adoptée pour la modélisation intègre du transport
sédimentaire non cohésif.
2.1. Construction du modèle et la création de la bathymétrie sous maillage :
Le module ‟MeshGenerator‟ nous offre un environnement pour la création, l'édition et la
présentation de bathymétries numériques 2D détaillées. ‟MeshGenerator‟ génère un format
souple de maillage (*.MESH). Le programme nous fournit les utilitaires pour importer des données
du trait de côte, notamment les bathymétries. Pour faciliter le processus d'élaboration manuelle des
données et leur présentation, des cartes graphiques des images de fond peuvent être importées et
superposées aux données bathymétriques. Diverses options d'interpolation sont disponibles pour
fournir la meilleure méthode possible pour notre type de données. Lorsque la bathymétrie a été
préparée, nous pouvons utiliser les utilitaires d'exportation de données bathymétriques de sortie
dans différents formats. La création d'une bathymétrie est généralement divisée en les phases
suivantes : le choix du système de projection, le traitement des données bathymétriques XYZ, la
génération du maillage et l'interpolation des valeurs bathymétriques sur le maillage. L’emprise et
le maillage du modèle sont illustrés dans la Figure Le maillage est composé d’éléments
triangulaires dont la taille a été ajustée suivant les évolutions bathymétriques et la précision
souhaitée. La carte bathymétrique du modèle est obtenue par interpolation des sondes
bathymétriques et des levés topographiques sur le maillage ainsi définis.
