Chapitre III
Modélisation de la dynamique côtière du littoral de la baie de Zemmouri
40
3. La démarche adoptée :
Dans un premier temps, il s’agit de déterminer à l’aide du modèle SW le climat de houles dans la
région d’intérêt (sur une grande échelle). Les sortants de ce module ainsi que les niveaux d’eau
aux frontières ouvertes de la grille de calculs hydrodynamiques et les vents en surface permettront
de calculer les courants causés par l’effet combiné des vents et des houles au moyen du module
HD. Finalement, les courants générés par le module HD et les données de houles générées par le
module SW seront pris en entrée par le modèle de transport de sédiment ST qui calcul alors le
transport de sédiments à chaque pas temporel des simulations hydrodynamiques ainsi que le
transport net de sédiments durant la période de simulation.
Entrants
Sortants
SW
HD
ST

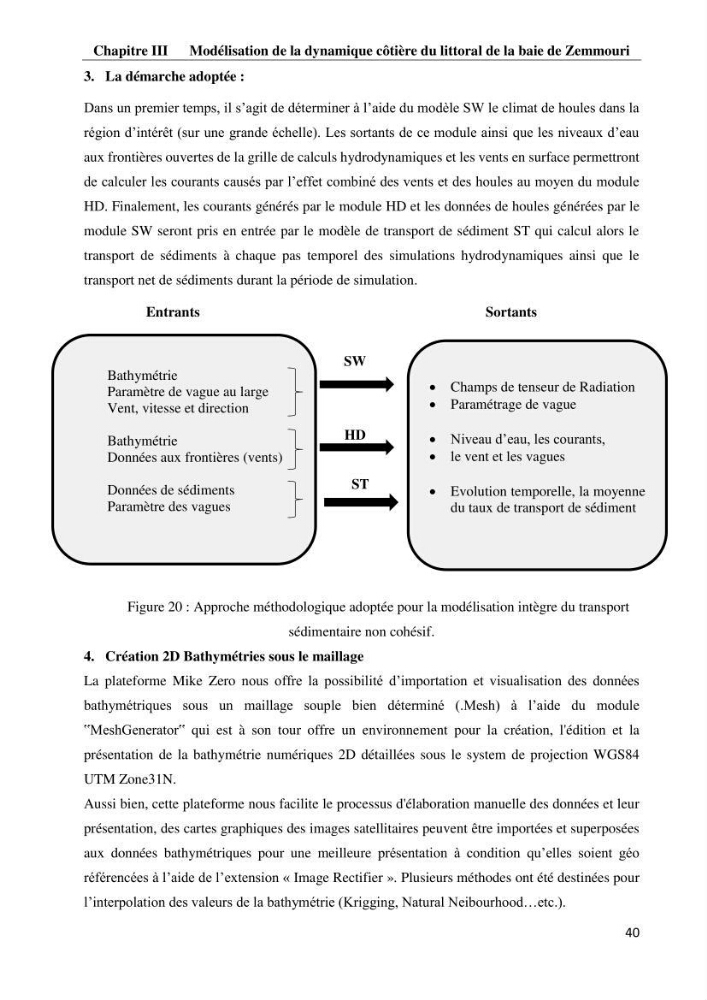

Figure 20 : Approche méthodologique adoptée pour la modélisation intègre du transport
sédimentaire non cohésif.
4. Création 2D Bathymétries sous le maillage
La plateforme Mike Zero nous offre la possibilité d’importation et visualisation des données
bathymétriques sous un maillage souple bien déterminé (.Mesh) à l’aide du module
‟MeshGenerator‟ qui est à son tour offre un environnement pour la création, l'édition et la
présentation de la bathymétrie numériques 2D détaillées sous le system de projection WGS84
UTM Zone31N.
Aussi bien, cette plateforme nous facilite le processus d'élaboration manuelle des données et leur
présentation, des cartes graphiques des images satellitaires peuvent être importées et superposées
aux données bathymétriques pour une meilleure présentation à condition qu’elles soient géo
référencées à l’aide de l’extension « Image Rectifier ». Plusieurs méthodes ont été destinées pour
l’interpolation des valeurs de la bathymétrie (Krigging, Natural Neibourhood…etc.).
Champs de tenseur de Radiation
Paramétrage de vague
Niveau d’eau, les courants,
le vent et les vagues
Evolution temporelle, la moyenne
du taux de transport de sédiment
Bathymétrie
Paramètre de vague au large
Vent, vitesse et direction
Bathymétrie
Données aux frontières (vents)
Données de sédiments
Paramètre des vagues
