Chapitre III : Analyse granulométrique
37
7. Résultats et discussion :
7.1.
Partie aérienne :
Après l’acquisition, le traitement des données et le calcules des différentes paramètres de
position granulométriques qui sont été mentionnés précédemment à l’aide d’un programme
sous Matlab (Figure n°III-3), basé sur l’interpolation entre deux matrices (tamisas et les
diamètres des tamis).
A partir de ces résultats, on va avoir la possibilité de passer à la cartographie de la
distribution spatiale des paramètres granulométriques par le logiciel Surfer qui peut fournir
des informations sur la provenance des sédiments et les conditions de dépôt qui vont être
après importer vers ArcGIS pour y pouvoir les projetés sur un fond du carte de notre grande
Baie de Zemmouri.
Ici on va se focaliser seulement sur le D50 et le Mode comme paramètres de positionsur une
surface exemple (petite partie à l’Ouest du Port de Zemmouri).

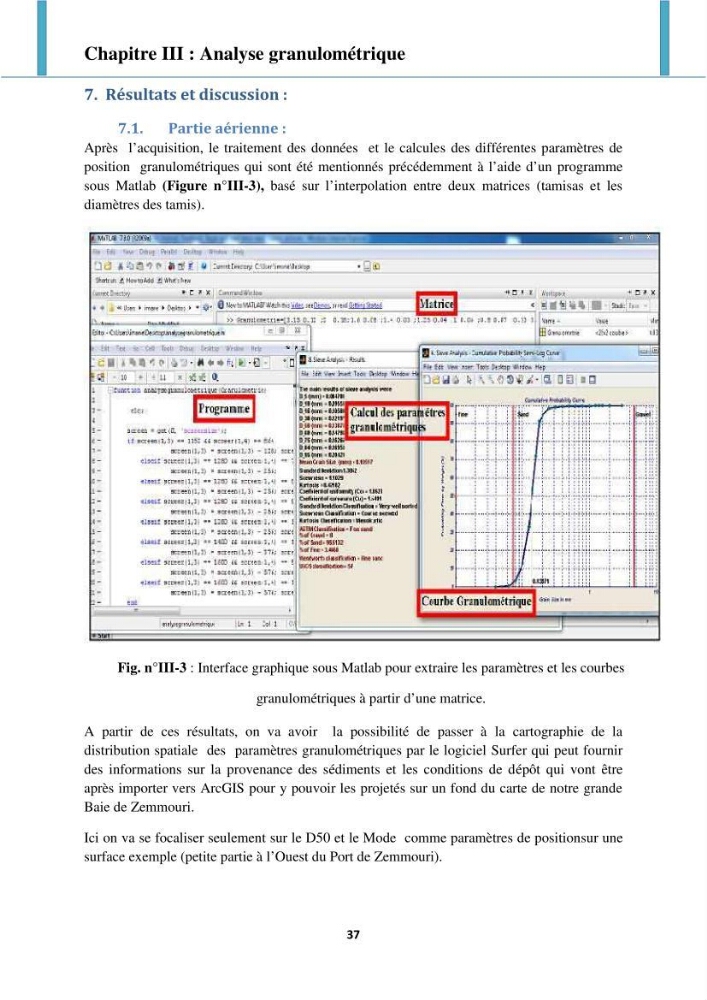

Fig. n°III-3 : Interface graphique sous Matlab pour extraire les paramètres et les courbes
granulométriques à partir d’une matrice.
