Chapitre 05
Etude comparative des méthodes de calcule
121
2.3. Comparaison entre les méthodes de calcul basées sur l’essai PMT

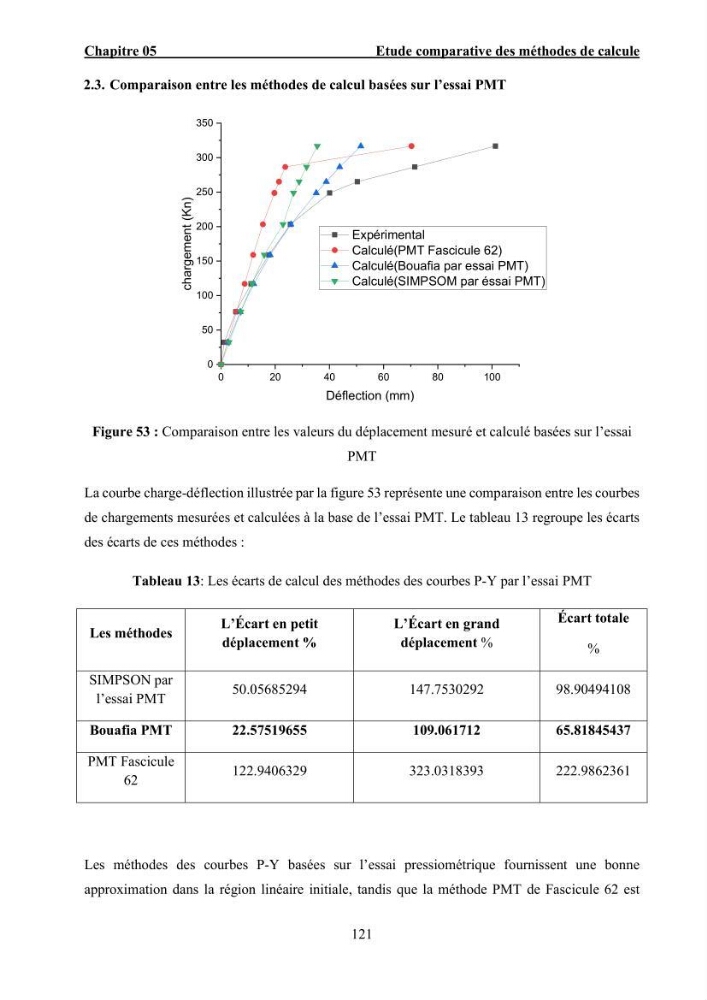

Figure 53 : Comparaison entre les valeurs du déplacement mesuré et calculé basées sur l’essai
PMT
La courbe charge-déflection illustrée par la figure 53 représente une comparaison entre les courbes
de chargements mesurées et calculées à la base de l’essai PMT. Le tableau 13 regroupe les écarts
des écarts de ces méthodes :
Tableau 13: Les écarts de calcul des méthodes des courbes P-Y par l’essai PMT
Les méthodes
L’Écart en petit
déplacement %
L’Écart en grand
déplacement %
Écart totale
%
SIMPSON par
l’essai PMT
50.05685294
147.7530292
98.90494108
Bouafia PMT
22.57519655
109.061712
65.81845437
PMT Fascicule
62
122.9406329
323.0318393
222.9862361
Les méthodes des courbes P-Y basées sur l’essai pressiométrique fournissent une bonne
approximation dans la région linéaire initiale, tandis que la méthode PMT de Fascicule 62 est
0
20
40
60
80
100
0
50
100
150
200
250
300
350
chargement (Kn)
Déflection (mm)
Expérimental
Calculé(PMT Fascicule 62)
Calculé(Bouafia par essai PMT)
Calculé(SIMPSOM par éssai PMT)
