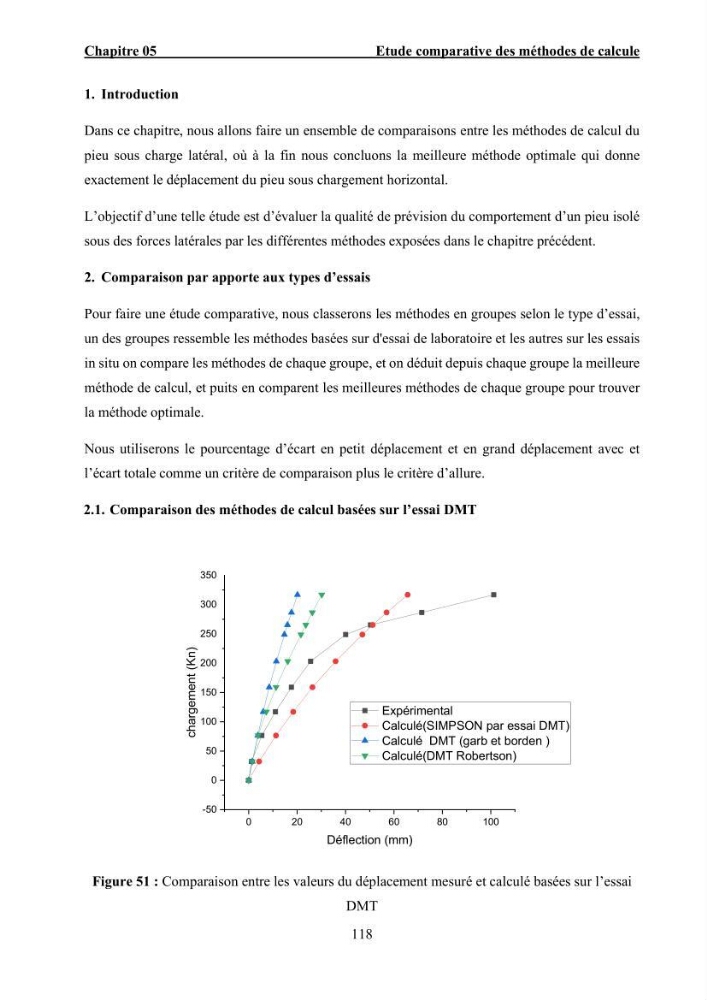

Chapitre 05
Etude comparative des méthodes de calcule
118
1. Introduction
Dans ce chapitre, nous allons faire un ensemble de comparaisons entre les méthodes de calcul du
pieu sous charge latéral, où à la fin nous concluons la meilleure méthode optimale qui donne
exactement le déplacement du pieu sous chargement horizontal.
L’objectif d’une telle étude est d’évaluer la qualité de prévision du comportement d’un pieu isolé
sous des forces latérales par les différentes méthodes exposées dans le chapitre précédent.
2. Comparaison par apporte aux types d’essais
Pour faire une étude comparative, nous classerons les méthodes en groupes selon le type d’essai,
un des groupes ressemble les méthodes basées sur d'essai de laboratoire et les autres sur les essais
in situ on compare les méthodes de chaque groupe, et on déduit depuis chaque groupe la meilleure
méthode de calcul, et puits en comparent les meilleures méthodes de chaque groupe pour trouver
la méthode optimale.
Nous utiliserons le pourcentage d’écart en petit déplacement et en grand déplacement avec et
l’écart totale comme un critère de comparaison plus le critère d’allure.
2.1. Comparaison des méthodes de calcul basées sur l’essai DMT
Figure 51 : Comparaison entre les valeurs du déplacement mesuré et calculé basées sur l’essai
DMT
0
20
40
60
80
100
-50
0
50
100
150
200
250
300
350
chargement (Kn)
Déflection (mm)
Expérimental
Calculé(SIMPSON par essai DMT)
Calculé DMT (garb et borden )
Calculé(DMT Robertson)
