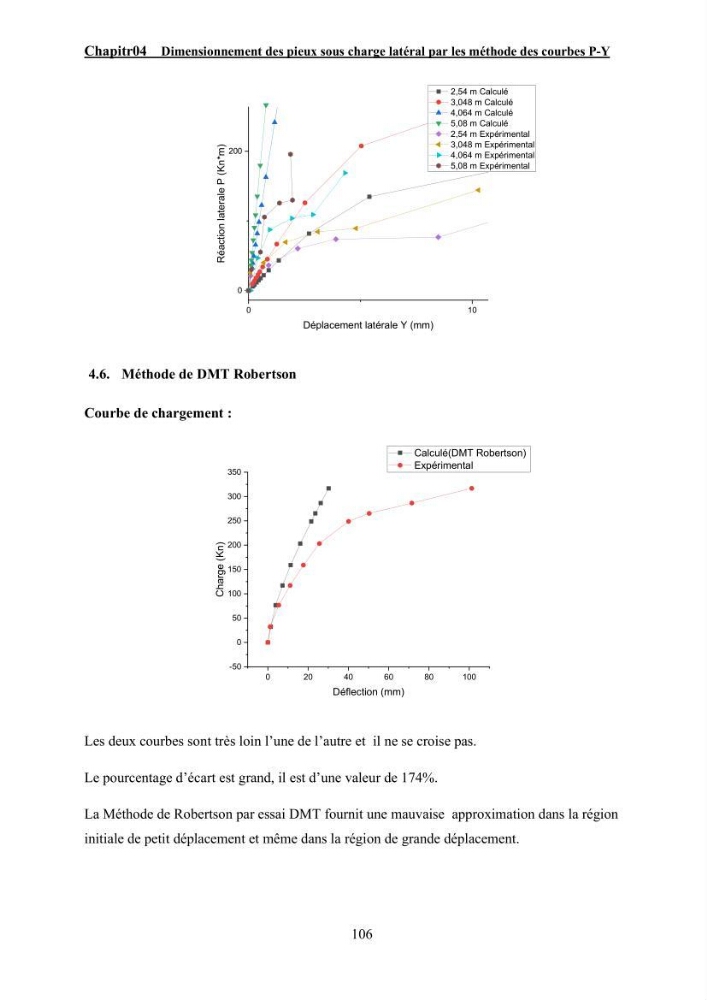

Chapitr04 Dimensionnement des pieux sous charge latéral par les méthode des courbes P-Y
106
4.6. Méthode de DMT Robertson
Courbe de chargement :
Les deux courbes sont très loin l’une de l’autre et il ne se croise pas.
Le pourcentage d’écart est grand, il est d’une valeur de 174%.
La Méthode de Robertson par essai DMT fournit une mauvaise approximation dans la région
initiale de petit déplacement et même dans la région de grande déplacement.
0
10
0
200
Réaction laterale P (Kn*m)
Déplacement latérale Y (mm)
2,54 m Calculé
3,048 m Calculé
4,064 m Calculé
5,08 m Calculé
2,54 m Expérimental
3,048 m Expérimental
4,064 m Expérimental
5,08 m Expérimental
0
20
40
60
80
100
-50
0
50
100
150
200
250
300
350
Charge (Kn)
Déflection (mm)
Calculé(DMT Robertson)
Expérimental
