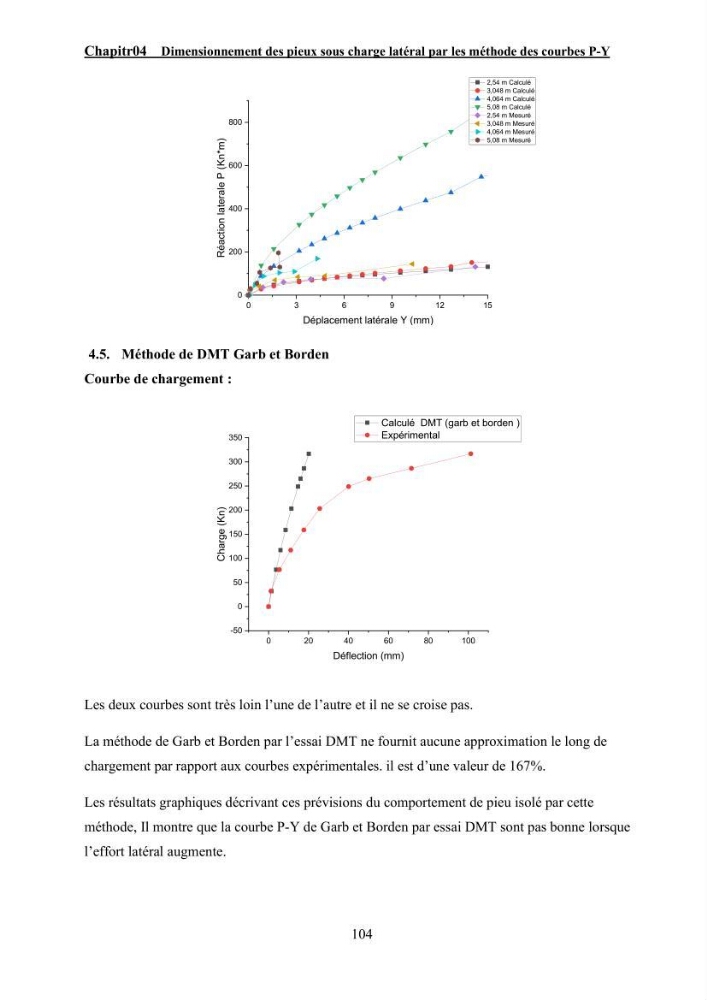

Chapitr04 Dimensionnement des pieux sous charge latéral par les méthode des courbes P-Y
104
4.5. Méthode de DMT Garb et Borden
Courbe de chargement :
Les deux courbes sont très loin l’une de l’autre et il ne se croise pas.
La méthode de Garb et Borden par l’essai DMT ne fournit aucune approximation le long de
chargement par rapport aux courbes expérimentales. il est d’une valeur de 167%.
Les résultats graphiques décrivant ces prévisions du comportement de pieu isolé par cette
méthode, Il montre que la courbe P-Y de Garb et Borden par essai DMT sont pas bonne lorsque
l’effort latéral augmente.
0
3
6
9
12
15
0
200
400
600
800
Réaction laterale P (Kn*m)
Déplacement latérale Y (mm)
2,54 m Calculé
3,048 m Calculé
4,064 m Calculé
5,08 m Calculé
2,54 m Mesuré
3,048 m Mesuré
4,064 m Mesuré
5,08 m Mesuré
0
20
40
60
80
100
-50
0
50
100
150
200
250
300
350
Charge (Kn)
Déflection (mm)
Calculé DMT (garb et borden )
Expérimental
