À la fin, les résultats obtenus seront récapitulés sous forme de courbe gaussienne sur l’écran de
l’ordinateur, sachant que l’énergie du rayonnement est proportionnelle à l’amplitude du signal
(Gilmore, 2008).
III.9.4. Chaîne de spectrométrie gamma
La chaine de mesure gamma est constituée :
 D’un détecteur GeHP type coaxial polarisé à +3500 V ; qui détecte les rayons émis par
l’échantillon ;
 D’une alimentation haute tension qui assure le bon fonctionnement de la chaine ;
 D’un préamplificateur qui assure le transfert du signal vers l’amplificateur ;
 D’un amplificateur qui amplifie le signal émis par l’échantillon et les transformes sous
forme de courbe gaussienne ;
 D’un analyseur multicanaux (MCA) assurant la collecte et la sauvegarde de l’énergie de
chaque canal ;
 D’un logiciel d’analyse de spectre (Génie 2000), permettant le traitement des résultats
d’analyse ;
 D’une bouteille d’azote de 25l assurant le refroidissement du détecteur (Courtine, 2007).
Ge(HP)
Préamplificateur
Amplificateur
MCA ou ADC
Génie 2000

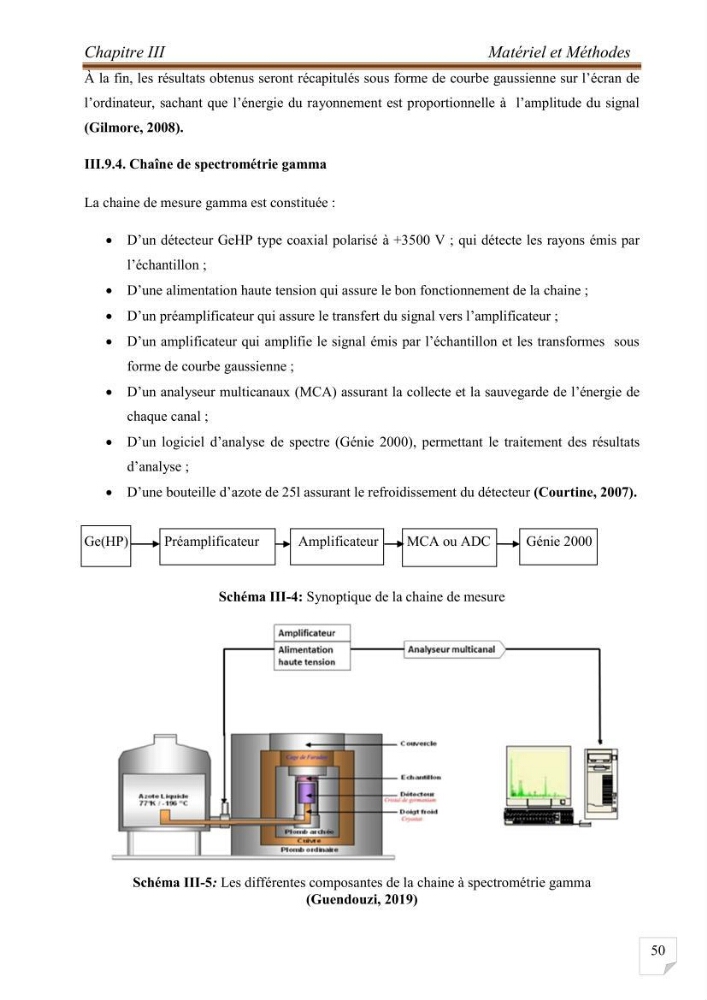

Schéma III-4: Synoptique de la chaine de mesure
Schéma III-5: Les différentes composantes de la chaine à spectrométrie gamma
(Guendouzi, 2019)
