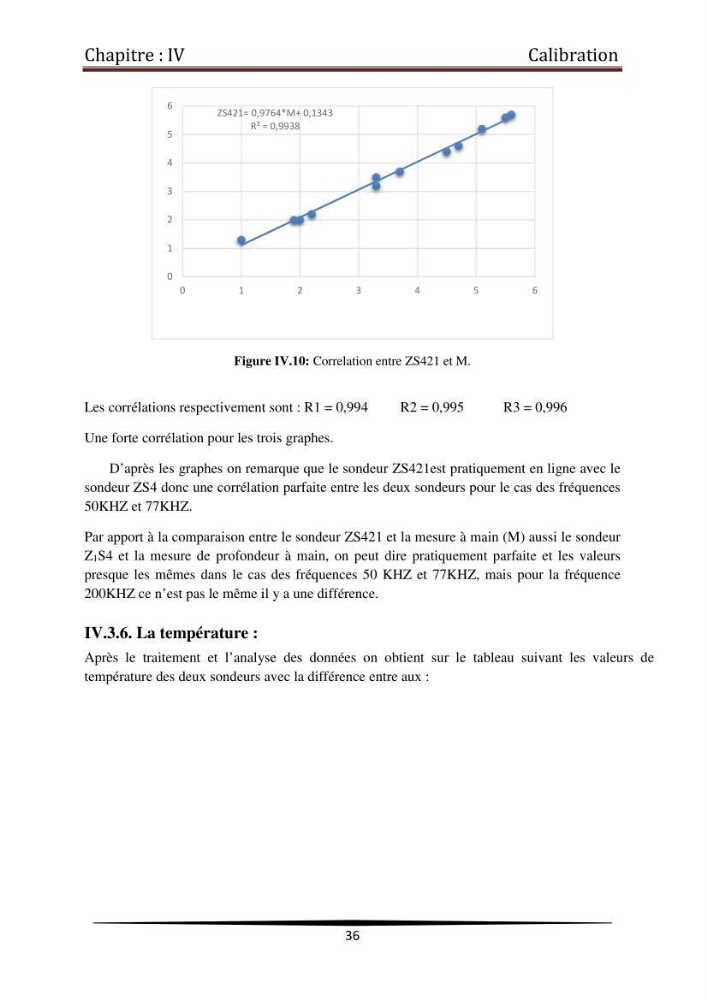

Figure IV.10: Correlation entre ZS421 et M.
Les corrélations respectivement sont : R1 = 0,994
R2 = 0,995
R3 = 0,996
Une forte corrélation pour les trois graphes.
D’après les graphes on remarque que le sondeur ZS421est pratiquement en ligne avec le
sondeur ZS4 donc une corrélation parfaite entre les deux sondeurs pour le cas des fréquences
50KHZ et 77KHZ.
Par apport à la comparaison entre le sondeur ZS421 et la mesure à main (M) aussi le sondeur
Z1S4 et la mesure de profondeur à main, on peut dire pratiquement parfaite et les valeurs
presque les mêmes dans le cas des fréquences 50 KHZ et 77KHZ, mais pour la fréquence
200KHZ ce n’est pas le même il y a une différence.
IV.3.6. La température :
Après le traitement et l’analyse des données on obtient sur le tableau suivant les valeurs de
température des deux sondeurs avec la différence entre aux :
ZS421= 0,9764*M+ 0,1343
R² = 0,9938
