Chapitre : IV
Calibration
34

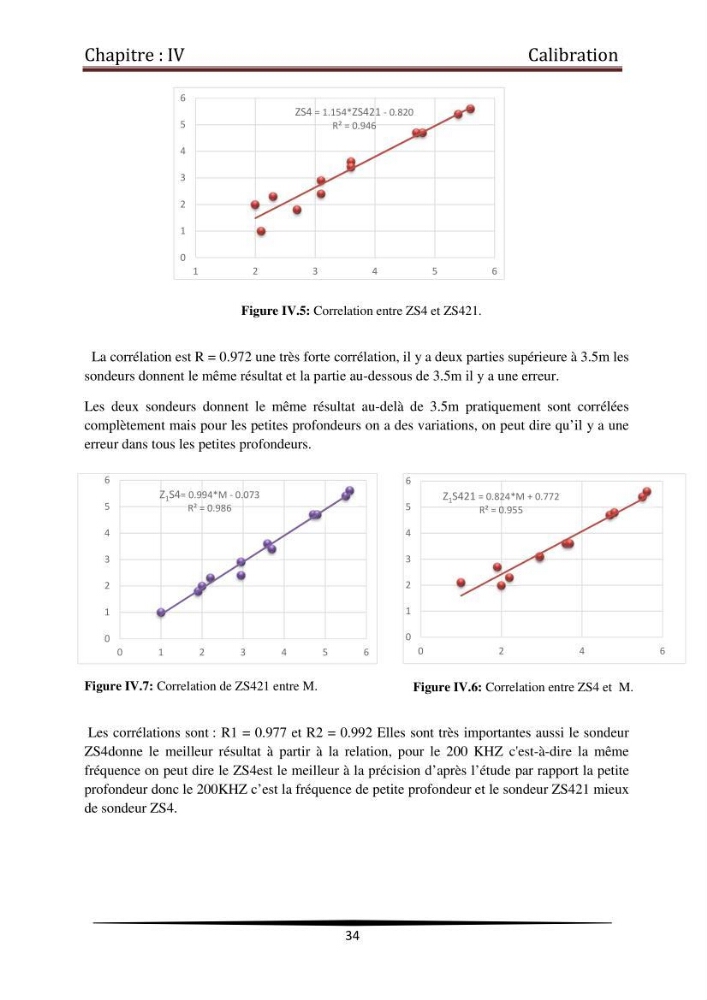

Figure IV.5: Correlation entre ZS4 et ZS421.
La corrélation est R = 0.972 une très forte corrélation, il y a deux parties supérieure à 3.5m les
sondeurs donnent le même résultat et la partie au-dessous de 3.5m il y a une erreur.
Les deux sondeurs donnent le même résultat au-delà de 3.5m pratiquement sont corrélées
complètement mais pour les petites profondeurs on a des variations, on peut dire qu’il y a une
erreur dans tous les petites profondeurs.
Figure IV.7: Correlation de ZS421 entre M.
Les corrélations sont : R1 = 0.977 et R2 = 0.992 Elles sont très importantes aussi le sondeur
ZS4donne le meilleur résultat à partir à la relation, pour le 200 KHZ c'est-à-dire la même
fréquence on peut dire le ZS4est le meilleur à la précision d’après l’étude par rapport la petite
profondeur donc le 200KHZ c’est la fréquence de petite profondeur et le sondeur ZS421 mieux
de sondeur ZS4.
Z 1 S4= 0.994*M - 0.073
R² = 0.986
0
1
2
3
4
5
6
0
1
2
3
4
5
6
Z 1 S421 = 0.824*M + 0.772
R² = 0.955
0
1
2
3
4
5
6
0
2
4
6
ZS4 = 1.154*ZS421 - 0.820
R² = 0.946
0
1
2
3
4
5
6
1
2
3
4
5
6
Figure IV.6: Correlation entre ZS4 et M.
