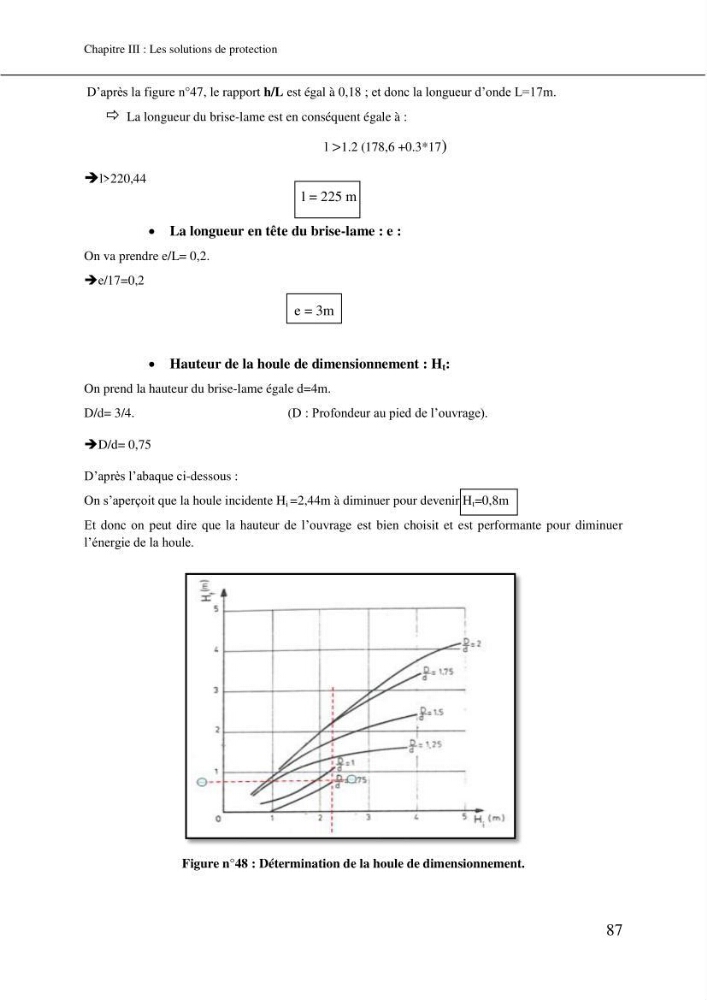

Chapitre III : Les solutions de protection
87
D’après la figure n°47, le rapport h/L est égal à 0,18 ; et donc la longueur d’onde L=17m.
 La longueur du brise-lame est en conséquent égale à :
l >1.2 (178,6 +0.3*17)
l>220,44
l = 225 m
 La longueur en tête du brise-lame : e :
On va prendre e/L= 0,2.
e/17=0,2
e = 3m
 Hauteur de la houle de dimensionnement : H t :
On prend la hauteur du brise-lame égale d=4m.
D/d= 3/4.
(D : Profondeur au pied de l’ouvrage).
D/d= 0,75
D’après l’abaque ci-dessous :
On s’aperçoit que la houle incidente H i =2,44m à diminuer pour devenir H t =0,8m
Et donc on peut dire que la hauteur de l’ouvrage est bien choisit et est performante pour diminuer
l’énergie de la houle.
Figure n°48 : Détermination de la houle de dimensionnement.
