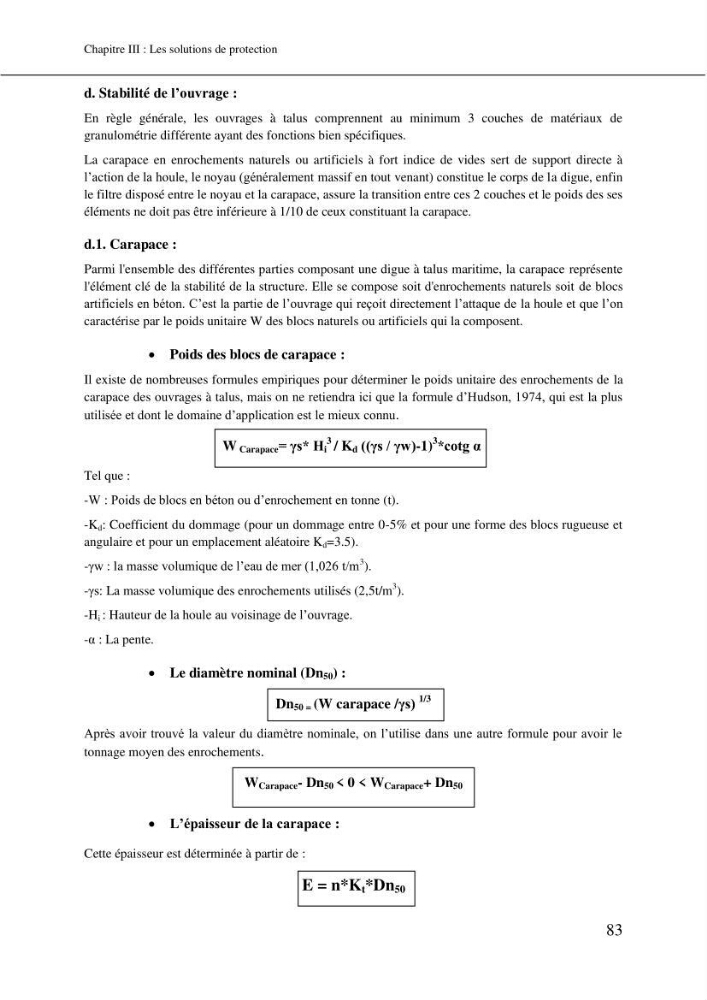

Chapitre III : Les solutions de protection
83
d. Stabilité de l’ouvrage :
En règle générale, les ouvrages à talus comprennent au minimum 3 couches de matériaux de
granulométrie différente ayant des fonctions bien spécifiques.
La carapace en enrochements naturels ou artificiels à fort indice de vides sert de support directe à
l’action de la houle, le noyau (généralement massif en tout venant) constitue le corps de la digue, enfin
le filtre disposé entre le noyau et la carapace, assure la transition entre ces 2 couches et le poids des ses
éléments ne doit pas être inférieure à 1/10 de ceux constituant la carapace.
d.1. Carapace :
Parmi l'ensemble des différentes parties composant une digue à talus maritime, la carapace représente
l'élément clé de la stabilité de la structure. Elle se compose soit d'enrochements naturels soit de blocs
artificiels en béton. C’est la partie de l’ouvrage qui reçoit directement l’attaque de la houle et que l’on
caractérise par le poids unitaire W des blocs naturels ou artificiels qui la composent.
Poids des blocs de carapace :
Il existe de nombreuses formules empiriques pour déterminer le poids unitaire des enrochements de la
carapace des ouvrages à talus, mais on ne retiendra ici que la formule d’Hudson, 1974, qui est la plus
utilisée et dont le domaine d’application est le mieux connu.
W Carapace = γs* H i
3 / K d ((γs / γw)-1)
3
*cotg α
Tel que :
-W : Poids de blocs en béton ou d’enrochement en tonne (t).
-K d : Coefficient du dommage (pour un dommage entre 0-5% et pour une forme des blocs rugueuse et
angulaire et pour un emplacement aléatoire K d =3.5).
-γw : la masse volumique de l’eau de mer (1,026 t/m
3 ).
-γs: La masse volumique des enrochements utilisés (2,5t/m
3 ).
-H i : Hauteur de la houle au voisinage de l’ouvrage.
-α : La pente.
Le diamètre nominal (Dn 50 ) :
Dn 50 = (W carapace /γs)
1/3
Après avoir trouvé la valeur du diamètre nominale, on l’utilise dans une autre formule pour avoir le
tonnage moyen des enrochements.
W Carapace - Dn 50 < 0 < W Carapace + Dn 50
L’épaisseur de la carapace :
Cette épaisseur est déterminée à partir de :
E = n*K t *Dn 50
