Chapitre II : Etude Morpho-dynamique de la zone d’étude
55

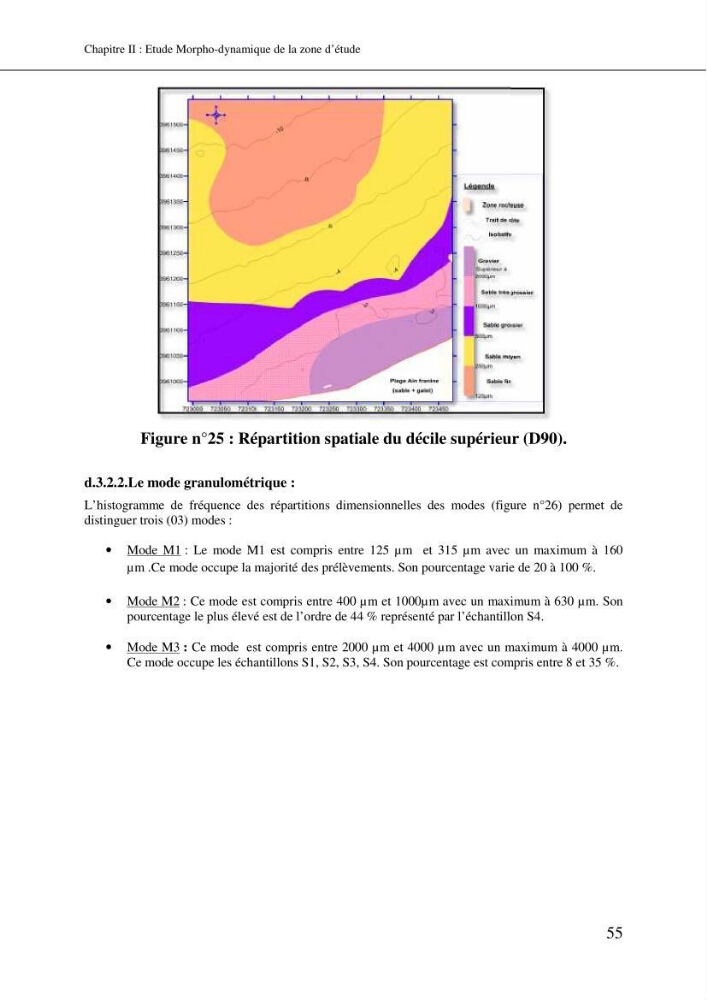

Figure n°25 : Répartition spatiale du décile supérieur (D90).
d.3.2.2.Le mode granulométrique :
L’histogramme de fréquence des répartitions dimensionnelles des modes (figure n°26) permet de
distinguer trois (03) modes :
Mode M1 : Le mode M1 est compris entre 125 µm et 315 µm avec un maximum à 160
µm .Ce mode occupe la majorité des prélèvements. Son pourcentage varie de 20 à 100 %.
Mode M2 : Ce mode est compris entre 400 µm et 1000µm avec un maximum à 630 µm. Son
pourcentage le plus élevé est de l’ordre de 44 % représenté par l’échantillon S4.
Mode M3 : Ce mode est compris entre 2000 µm et 4000 µm avec un maximum à 4000 µm.
Ce mode occupe les échantillons S1, S2, S3, S4. Son pourcentage est compris entre 8 et 35 %.
