4. Principe de la méthode
La réalisation d’un levé de trait de côte à l’aide d’un théodolite consiste à relever la
position de l’ensemble des points du terrain et de les reporter sur un plan. On procède dans un
premier temps à la détermination de chaque point du terrain en coordonnées polaires (D :
distance-  : angle orienter), on effectue ensuite le report sur un plan des différents points du
terrain par une méthode graphique (angle et distance), ou par une méthode numérique
(coordonnées rectangulaires(X,Y) des différents points.
5. Mode opératoire
5.1. L’installation de l’instrument sur le trépied
 Installer le trépied d’une façon que les trois pieds soient enfoncés fermement dans le
sol et que le dessus de la tête du trépied soit de niveau, autant que possible ;
 Ajustez le trépied à une hauteur confortable ;
 Bloquer les pattes rétractables ;
 Poser l’instrument sur la tête du trépied et serrez la vis centrale ;
5.2. Mise à niveau
 Fixer l’instrument sur le trépied et placez la fiole de la lunette à la position 1 tel qu’il
est indiqué (Figure 48) ;
 Empoigner les vis A et B de sorte que les pouces se déplacent en se rapprochant ou en
s’éloignant l’un de l’autre ;
 Remarquer que la bulle d’air se déplace dans la même direction que le pouce gauche ;
 Lorsque la bulle d’air est centrée à la position 1, tourner l’instrument et regarder la
fiole à la position 2 (Figure 48) ;
 Centrer la bulle d’air à la position 2 en n’utilisant que la vis C ;
 L’instrument devrait maintenant être à niveau, mais pour assurer, vérifier de nouveau ;
 Faire pivoter l’instrument sur 180° pour retourner la fiole ;

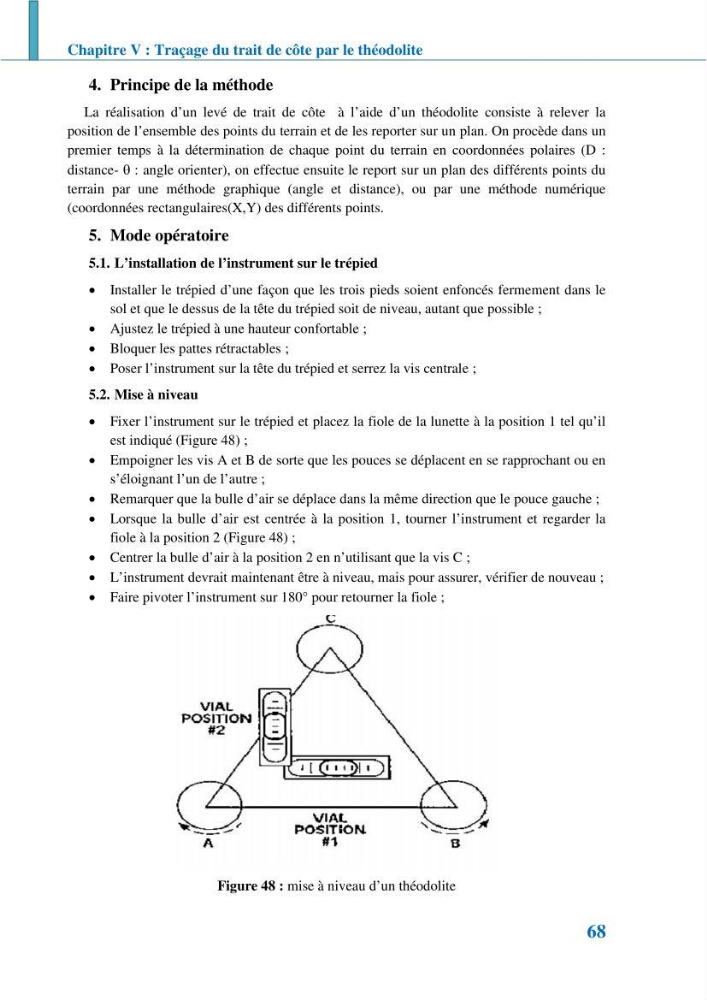

Figure 48 : mise à niveau d’un théodolite
