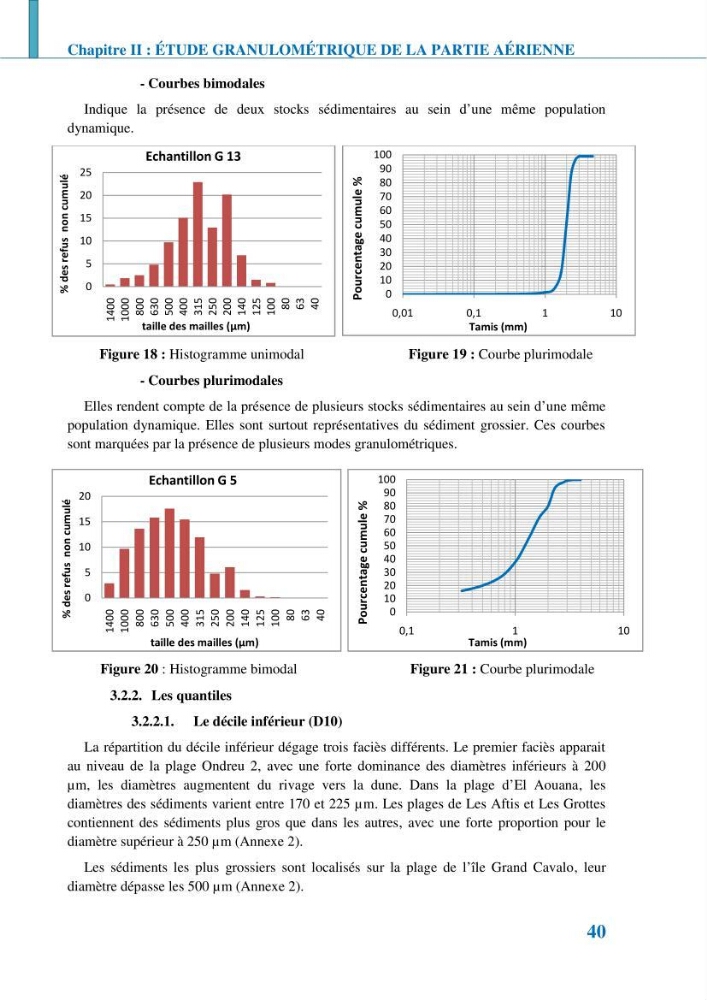

Chapitre II : ÉTUDE GRANULOMÉTRIQUE DE LA PARTIE AÉRIENNE
40
- Courbes bimodales
Indique la présence de deux stocks sédimentaires au sein d’une même population
dynamique.
Figure 18 : Histogramme unimodal
Figure 19 : Courbe plurimodale
- Courbes plurimodales
Elles rendent compte de la présence de plusieurs stocks sédimentaires au sein d’une même
population dynamique. Elles sont surtout représentatives du sédiment grossier. Ces courbes
sont marquées par la présence de plusieurs modes granulométriques.
Figure 20 : Histogramme bimodal
Figure 21 : Courbe plurimodale
3.2.2. Les quantiles
3.2.2.1. Le décile inférieur (D10)
La répartition du décile inférieur dégage trois faciès différents. Le premier faciès apparait
au niveau de la plage Ondreu 2, avec une forte dominance des diamètres inférieurs à 200
µm, les diamètres augmentent du rivage vers la dune. Dans la plage d’El Aouana, les
diamètres des sédiments varient entre 170 et 225 µm. Les plages de Les Aftis et Les Grottes
contiennent des sédiments plus gros que dans les autres, avec une forte proportion pour le
diamètre supérieur à 250 µm (Annexe 2).
Les sédiments les plus grossiers sont localisés sur la plage de l’île Grand Cavalo, leur
diamètre dépasse les 500 µm (Annexe 2).
0
5
10
15
20
25
1400
1000
800
630
500
400
315
250
200
140
125
100
80
63
40
% des refus non cumulé
taille des mailles (µm)
Echantillon G 13
0
10
20
30
40
50
60
70
80
90
100
0,01
0,1
1
10
Pourcentage cumule %
Tamis (mm)
0
5
10
15
20
1400
1000
800
630
500
400
315
250
200
140
125
100
80
63
40
% des refus non cumulé
taille des mailles (µm)
Echantillon G 5
0
10
20
30
40
50
60
70
80
90
100
0,1
1
10
Pourcentage cumule %
Tamis (mm)
