Chapitre III : Modélisation numérique des courants côtiers par un modèle
Hydrodynamique
2.1.5. Traitement des données bathymétriques :
Préparation de la grille numérique pour l’extraction des données bathymétriques :
Les données bathymétriques ont subi le même traitement à l’aide des outils numériques
surfer11 et ArcGIS10.3.
Pour la création d’une grille régulière on a utilisé le logiciel Surfer, selon la procédure
suivante. Voire (figure X) :
1. Préparer un fichier Excel des cordonnées des quatre points qui délimitent la zone d’intérêt
et attribuer, pour chaque point, une valeur bathymétrique donnée.
2. Sur surfer et à l’aide de la commande
ouvrir le fichier Excel : (GRID data)
3. régler la géométrie des lignes de la grille (Définir l’espacement) selon les exigences de
l’étude, dans notre cas nous avons un espacement de 30m en X et en Y.
4. définir le fichier de sortie et enregistrer fichier de grille de sortie sous format.dat

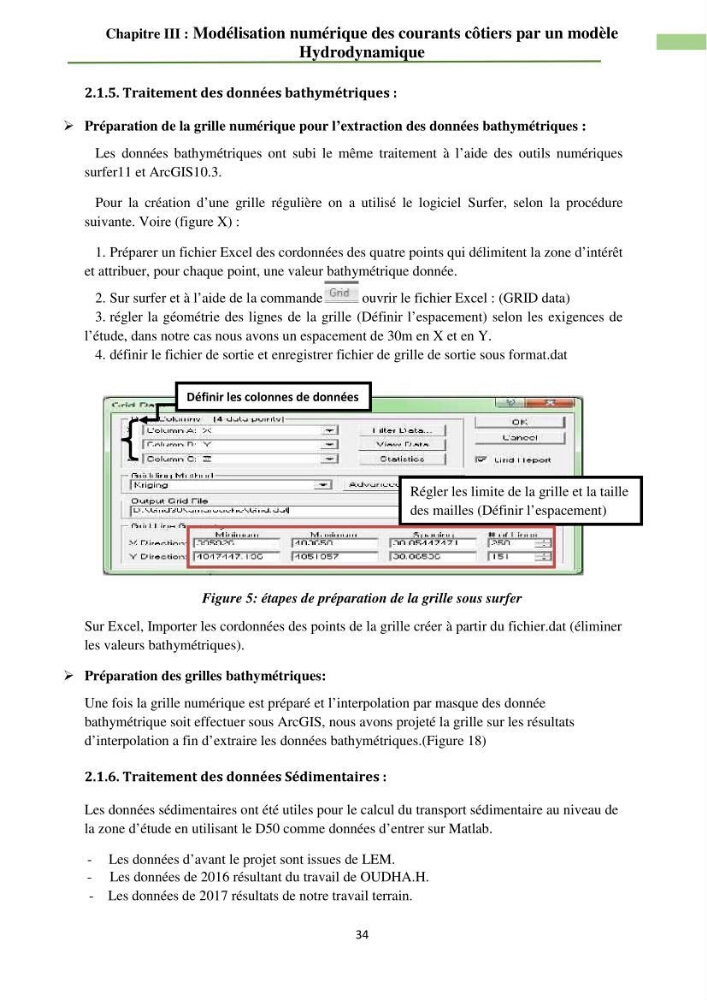

Figure 5: étapes de préparation de la grille sous surfer
Sur Excel, Importer les cordonnées des points de la grille créer à partir du fichier.dat (éliminer
les valeurs bathymétriques).
Préparation des grilles bathymétriques:
Une fois la grille numérique est préparé et l’interpolation par masque des donnée
bathymétrique soit effectuer sous ArcGIS, nous avons projeté la grille sur les résultats
d’interpolation a fin d’extraire les données bathymétriques.(Figure 18)
2.1.6. Traitement des données Sédimentaires :
Les données sédimentaires ont été utiles pour le calcul du transport sédimentaire au niveau de
la zone d’étude en utilisant le D50 comme données d’entrer sur Matlab.
- Les données d’avant le projet sont issues de LEM.
- Les données de 2016 résultant du travail de OUDHA.H.
- Les données de 2017 résultats de notre travail terrain.
Définir les colonnes de données
Régler les limite de la grille et la taille
des mailles (Définir l’espacement)
