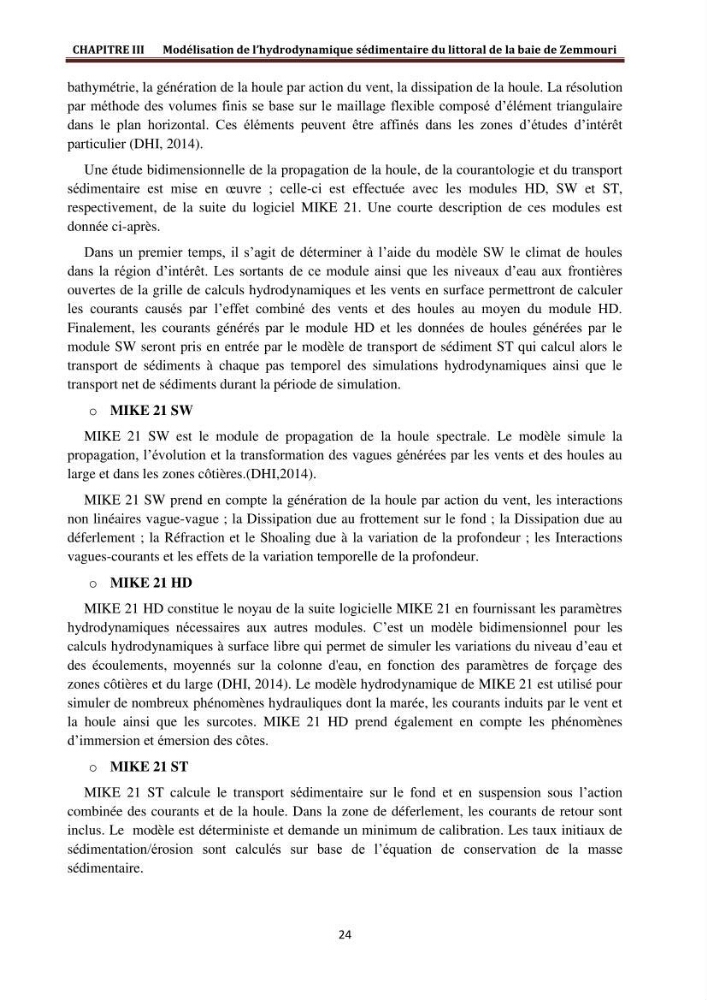

CHAPITRE III
Modélisation de l’hydrodynamique sédimentaire du littoral de la baie de Zemmouri
24
bathymétrie, la génération de la houle par action du vent, la dissipation de la houle. La résolution
par méthode des volumes finis se base sur le maillage flexible composé d‟élément triangulaire
dans le plan horizontal. Ces éléments peuvent être affinés dans les zones d‟études d‟intérêt
particulier (DHI, 2014).
Une étude bidimensionnelle de la propagation de la houle, de la courantologie et du transport
sédimentaire est mise en œuvre ; celle-ci est effectuée avec les modules HD, SW et ST,
respectivement, de la suite du logiciel MIKE 21. Une courte description de ces modules est
donnée ci-après.
Dans un premier temps, il s‟agit de déterminer à l‟aide du modèle SW le climat de houles
dans la région d‟intérêt. Les sortants de ce module ainsi que les niveaux d‟eau aux frontières
ouvertes de la grille de calculs hydrodynamiques et les vents en surface permettront de calculer
les courants causés par l‟effet combiné des vents et des houles au moyen du module HD.
Finalement, les courants générés par le module HD et les données de houles générées par le
module SW seront pris en entrée par le modèle de transport de sédiment ST qui calcul alors le
transport de sédiments à chaque pas temporel des simulations hydrodynamiques ainsi que le
transport net de sédiments durant la période de simulation.
o MIKE 21 SW
MIKE 21 SW est le module de propagation de la houle spectrale. Le modèle simule la
propagation, l‟évolution et la transformation des vagues générées par les vents et des houles au
large et dans les zones côtières.(DHI,2014).
MIKE 21 SW prend en compte la génération de la houle par action du vent, les interactions
non linéaires vague-vague ; la Dissipation due au frottement sur le fond ; la Dissipation due au
déferlement ; la Réfraction et le Shoaling due à la variation de la profondeur ; les Interactions
vagues-courants et les effets de la variation temporelle de la profondeur.
o MIKE 21 HD
MIKE 21 HD constitue le noyau de la suite logicielle MIKE 21 en fournissant les paramètres
hydrodynamiques nécessaires aux autres modules. C‟est un modèle bidimensionnel pour les
calculs hydrodynamiques à surface libre qui permet de simuler les variations du niveau d‟eau et
des écoulements, moyennés sur la colonne d'eau, en fonction des paramètres de forçage des
zones côtières et du large (DHI, 2014). Le modèle hydrodynamique de MIKE 21 est utilisé pour
simuler de nombreux phénomènes hydrauliques dont la marée, les courants induits par le vent et
la houle ainsi que les surcotes. MIKE 21 HD prend également en compte les phénomènes
d‟immersion et émersion des côtes.
o MIKE 21 ST
MIKE 21 ST calcule le transport sédimentaire sur le fond et en suspension sous l‟action
combinée des courants et de la houle. Dans la zone de déferlement, les courants de retour sont
inclus. Le modèle est déterministe et demande un minimum de calibration. Les taux initiaux de
sédimentation/érosion sont calculés sur base de l‟équation de conservation de la masse
sédimentaire.
