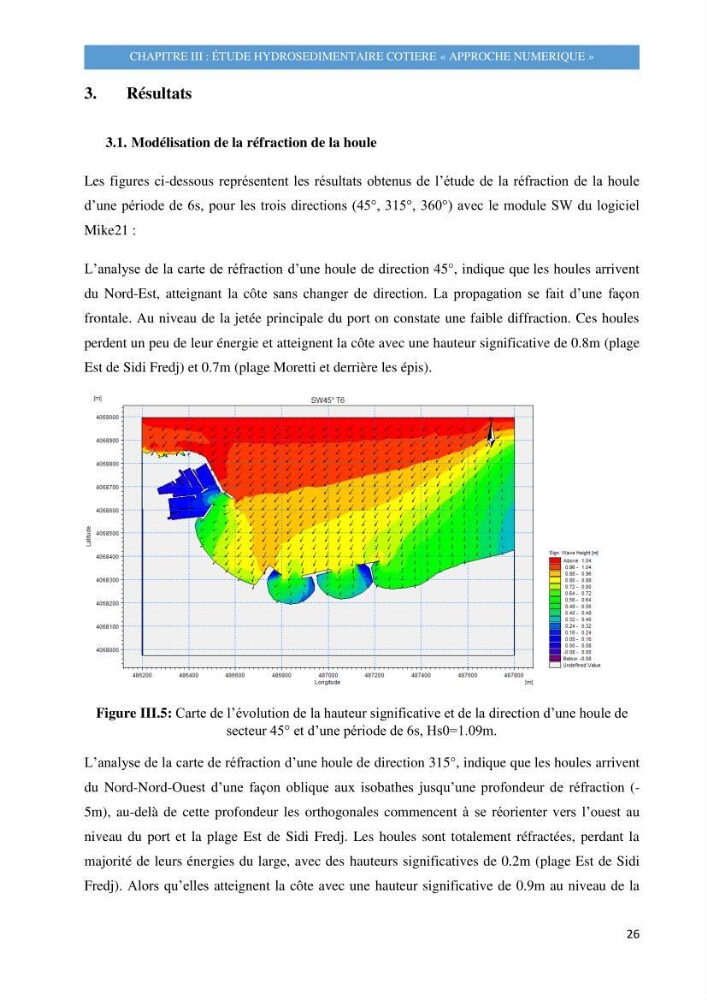

CHAPITRE III : ÉTUDE HYDROSEDIMENTAIRE COTIERE « APPROCHE NUMERIQUE »
26
3.
Résultats
3.1. Modélisation de la réfraction de la houle
Les figures ci-dessous représentent les résultats obtenus de l’étude de la réfraction de la houle
d’une période de 6s, pour les trois directions (45°, 315°, 360°) avec le module SW du logiciel
Mike21 :
L’analyse de la carte de réfraction d’une houle de direction 45°, indique que les houles arrivent
du Nord-Est, atteignant la côte sans changer de direction. La propagation se fait d’une façon
frontale. Au niveau de la jetée principale du port on constate une faible diffraction. Ces houles
perdent un peu de leur énergie et atteignent la côte avec une hauteur significative de 0.8m (plage
Est de Sidi Fredj) et 0.7m (plage Moretti et derrière les épis).
Figure III.5: Carte de l’évolution de la hauteur significative et de la direction d’une houle de
secteur 45° et d’une période de 6s, Hs0=1.09m.
L’analyse de la carte de réfraction d’une houle de direction 315°, indique que les houles arrivent
du Nord-Nord-Ouest d’une façon oblique aux isobathes jusqu’une profondeur de réfraction (5m), au-delà de cette profondeur les orthogonales commencent à se réorienter vers l’ouest au
niveau du port et la plage Est de Sidi Fredj. Les houles sont totalement réfractées, perdant la
majorité de leurs énergies du large, avec des hauteurs significatives de 0.2m (plage Est de Sidi
Fredj). Alors qu’elles atteignent la côte avec une hauteur significative de 0.9m au niveau de la
