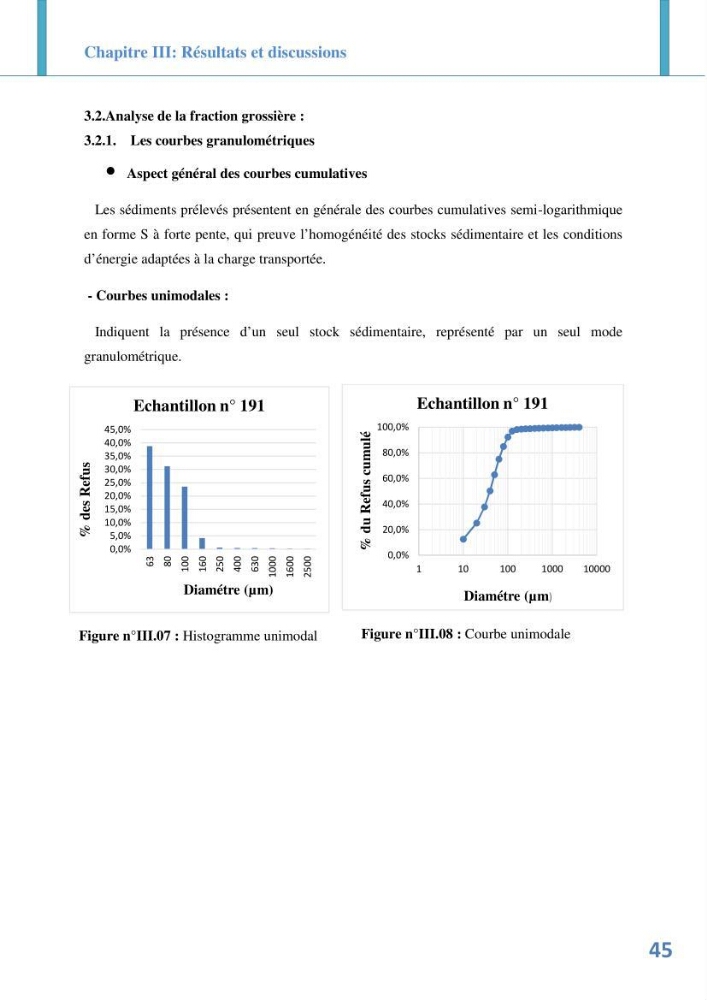

Chapitre III: Résultats et discussions
45
3.2.Analyse de la fraction grossière :
3.2.1. Les courbes granulométriques
 Aspect général des courbes cumulatives
Les sédiments prélevés présentent en générale des courbes cumulatives semi-logarithmique
en forme S à forte pente, qui preuve l’homogénéité des stocks sédimentaire et les conditions
d’énergie adaptées à la charge transportée.
- Courbes unimodales :
Indiquent la présence d’un seul stock sédimentaire, représenté par un seul mode
granulométrique.
0,0%
20,0%
40,0%
60,0%
80,0%
100,0%
1
10
100
1000
10000
% du Refus cumulé
Diamétre (µm)
Echantillon n° 191
0,0%
5,0%
10,0%
15,0%
20,0%
25,0%
30,0%
35,0%
40,0%
45,0%
63
80
100
160
250
400
630
1000
1600
2500
% des Refus
Diamétre (µm)
Echantillon n° 191
Figure n°III.07 : Histogramme unimodal
Figure n°III.08 : Courbe unimodale
