Chapitre II : Matériels et Méthodes
38

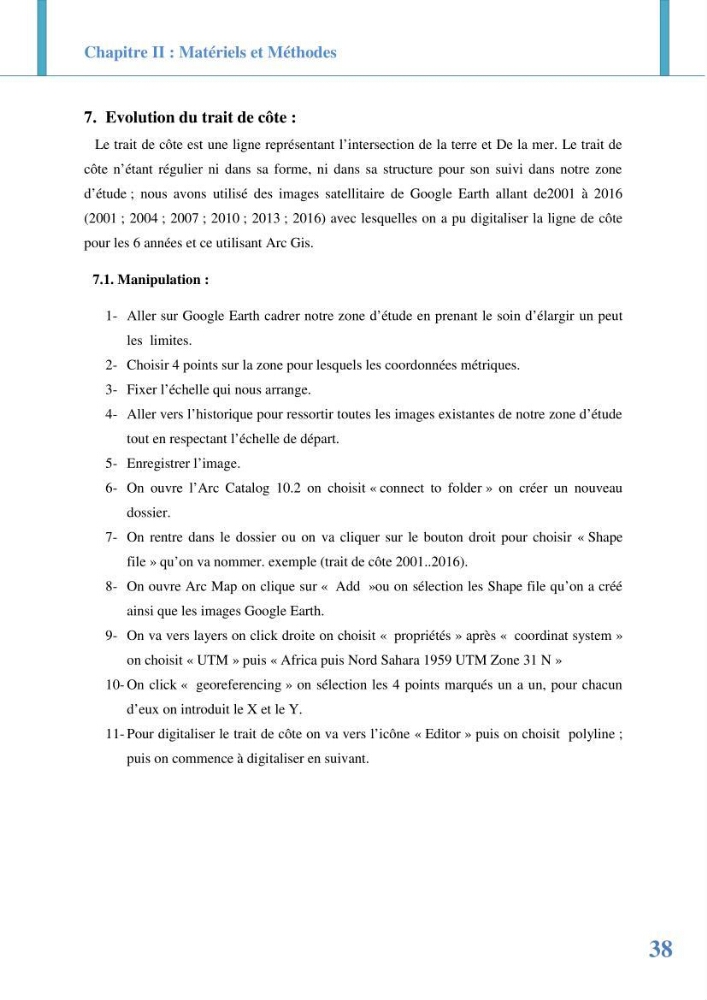

7. Evolution du trait de côte :
Le trait de côte est une ligne représentant l’intersection de la terre et De la mer. Le trait de
côte n’étant régulier ni dans sa forme, ni dans sa structure pour son suivi dans notre zone
d’étude ; nous avons utilisé des images satellitaire de Google Earth allant de2001 à 2016
(2001 ; 2004 ; 2007 ; 2010 ; 2013 ; 2016) avec lesquelles on a pu digitaliser la ligne de côte
pour les 6 années et ce utilisant Arc Gis.
7.1. Manipulation :
1- Aller sur Google Earth cadrer notre zone d’étude en prenant le soin d’élargir un peut
les limites.
2- Choisir 4 points sur la zone pour lesquels les coordonnées métriques.
3- Fixer l’échelle qui nous arrange.
4- Aller vers l’historique pour ressortir toutes les images existantes de notre zone d’étude
tout en respectant l’échelle de départ.
5- Enregistrer l’image.
6- On ouvre l’Arc Catalog 10.2 on choisit « connect to folder » on créer un nouveau
dossier.
7- On rentre dans le dossier ou on va cliquer sur le bouton droit pour choisir « Shape
file » qu’on va nommer. exemple (trait de côte 2001..2016).
8- On ouvre Arc Map on clique sur « Add »ou on sélection les Shape file qu’on a créé
ainsi que les images Google Earth.
9- On va vers layers on click droite on choisit « propriétés » après « coordinat system »
on choisit « UTM » puis « Africa puis Nord Sahara 1959 UTM Zone 31 N »
10- On click « georeferencing » on sélection les 4 points marqués un a un, pour chacun
d’eux on introduit le X et le Y.
11- Pour digitaliser le trait de côte on va vers l’icône « Editor » puis on choisit polyline ;
puis on commence à digitaliser en suivant.
