CHAPITRE II : DIAGNOSTIC PHYSIQUE ET INTERACTION DE FACTEUR
36

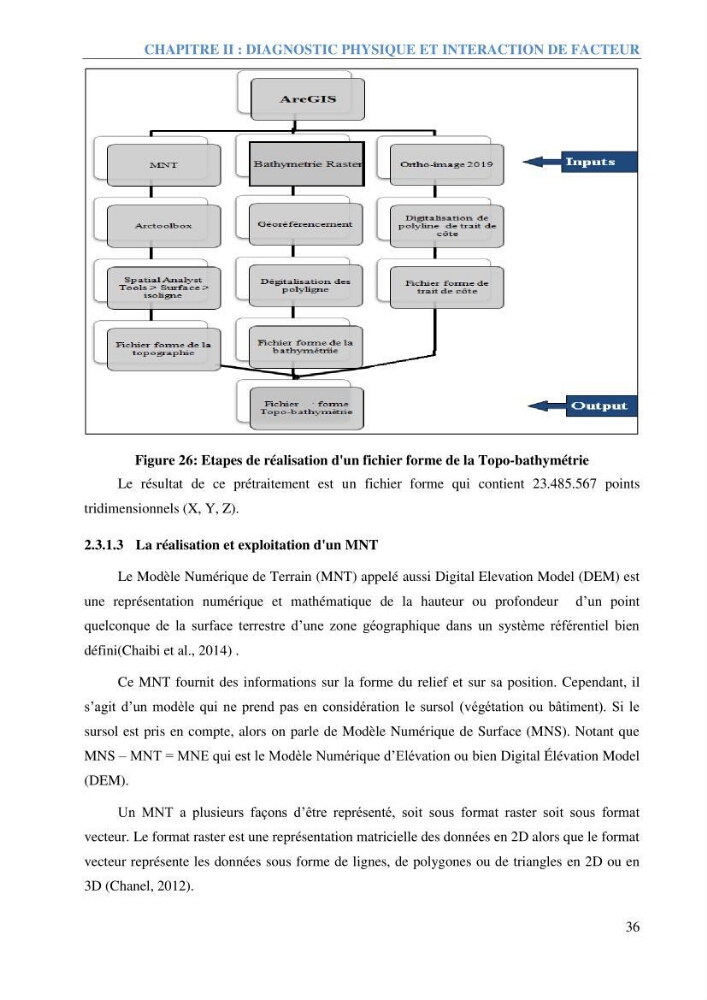

Figure 26: Etapes de réalisation d'un fichier forme de la Topo-bathymétrie
Le résultat de ce prétraitement est un fichier forme qui contient 23.485.567 points
tridimensionnels (X, Y, Z).
2.3.1.3 La réalisation et exploitation d'un MNT
Le Modèle Numérique de Terrain (MNT) appelé aussi Digital Elevation Model (DEM) est
une représentation numérique et mathématique de la hauteur ou profondeur d’un point
quelconque de la surface terrestre d’une zone géographique dans un système référentiel bien
défini(Chaibi et al., 2014) .
Ce MNT fournit des informations sur la forme du relief et sur sa position. Cependant, il
s’agit d’un modèle qui ne prend pas en considération le sursol (végétation ou bâtiment). Si le
sursol est pris en compte, alors on parle de Modèle Numérique de Surface (MNS). Notant que
MNS – MNT = MNE qui est le Modèle Numérique d’Elévation ou bien Digital Élévation Model
(DEM).
Un MNT a plusieurs façons d’être représenté, soit sous format raster soit sous format
vecteur. Le format raster est une représentation matricielle des données en 2D alors que le format
vecteur représente les données sous forme de lignes, de polygones ou de triangles en 2D ou en
3D (Chanel, 2012).
