Chapitre II
Zone d’étude
32
3. Prétraitement: injection de produits chimiques (hypochlorite de calcium, acide
sulfurique, chlorure ferrique, polyelectrolyte, inhibiteur);
4. Un prétraitement de l’eau par filtration gravitaire et filtres à cartouches;
5. Le dessalement par osmose inverse. Système d'osmose inverse, Pompes haute
pression et Système de récupération d'énergie;
6. Post-traitement. La reminéralisassions par l’ajout de produits alcalins(Chaux) et
CO2;
7. Un réservoir d’eau traitée avec une station de pompage pour distribution;
8. Réservoir de traitement des effluents.

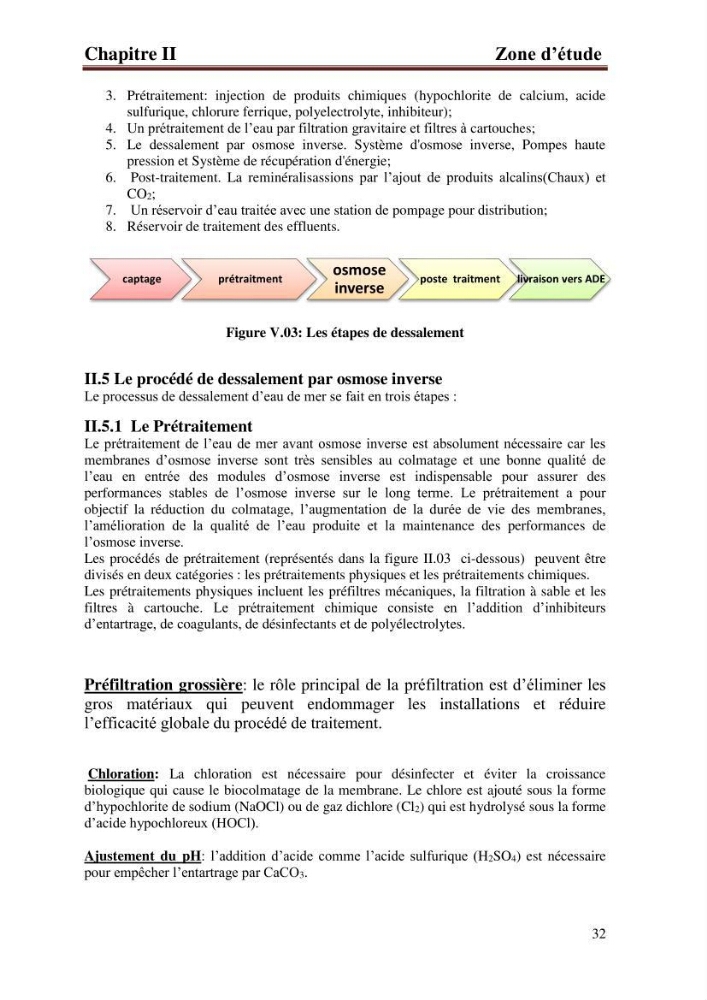

Figure V.03: Les étapes de dessalement
II.5 Le procédé de dessalement par osmose inverse
Le processus de dessalement d’eau de mer se fait en trois étapes :
II.5.1 Le Prétraitement
Le prétraitement de l’eau de mer avant osmose inverse est absolument nécessaire car les
membranes d’osmose inverse sont très sensibles au colmatage et une bonne qualité de
l’eau en entrée des modules d’osmose inverse est indispensable pour assurer des
performances stables de l’osmose inverse sur le long terme. Le prétraitement a pour
objectif la réduction du colmatage, l’augmentation de la durée de vie des membranes,
l’amélioration de la qualité de l’eau produite et la maintenance des performances de
l’osmose inverse.
Les procédés de prétraitement (représentés dans la figure II.03 ci-dessous) peuvent être
divisés en deux catégories : les prétraitements physiques et les prétraitements chimiques.
Les prétraitements physiques incluent les préfiltres mécaniques, la filtration à sable et les
filtres à cartouche. Le prétraitement chimique consiste en l’addition d’inhibiteurs
d’entartrage, de coagulants, de désinfectants et de polyélectrolytes.
Préfiltration grossière: le rôle principal de la préfiltration est d’éliminer les
gros matériaux qui peuvent endommager les installations et réduire
l’efficacité globale du procédé de traitement.
Chloration: La chloration est nécessaire pour désinfecter et éviter la croissance
biologique qui cause le biocolmatage de la membrane. Le chlore est ajouté sous la forme
d’hypochlorite de sodium (NaOCl) ou de gaz dichlore (Cl2) qui est hydrolysé sous la forme
d’acide hypochloreux (HOCl).
Ajustement du pH: l’addition d’acide comme l’acide sulfurique (H2SO4) est nécessaire
pour empêcher l’entartrage par CaCO3.
captage
prétraitment
osmose
inverse
poste traitment livraison vers ADE
