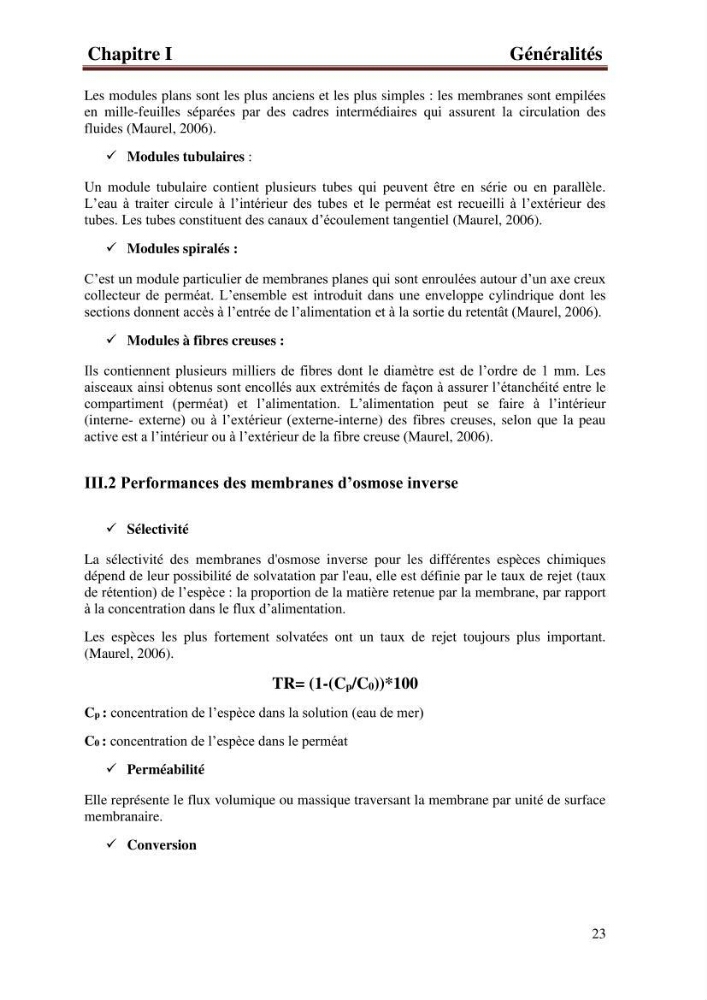

Chapitre I
Généralités
23
Les modules plans sont les plus anciens et les plus simples : les membranes sont empilées
en mille-feuilles séparées par des cadres intermédiaires qui assurent la circulation des
fluides (Maurel, 2006).
 Modules tubulaires :
Un module tubulaire contient plusieurs tubes qui peuvent être en série ou en parallèle.
L’eau à traiter circule à l’intérieur des tubes et le perméat est recueilli à l’extérieur des
tubes. Les tubes constituent des canaux d’écoulement tangentiel (Maurel, 2006).
 Modules spiralés :
C’est un module particulier de membranes planes qui sont enroulées autour d’un axe creux
collecteur de perméat. L’ensemble est introduit dans une enveloppe cylindrique dont les
sections donnent accès à l’entrée de l’alimentation et à la sortie du retentât (Maurel, 2006).
 Modules à fibres creuses :
Ils contiennent plusieurs milliers de fibres dont le diamètre est de l’ordre de 1 mm. Les
aisceaux ainsi obtenus sont encollés aux extrémités de façon à assurer l’étanchéité entre le
compartiment (perméat) et l’alimentation. L’alimentation peut se faire à l’intérieur
(interne- externe) ou à l’extérieur (externe-interne) des fibres creuses, selon que la peau
active est a l’intérieur ou à l’extérieur de la fibre creuse (Maurel, 2006).
III.2 Performances des membranes d’osmose inverse
 Sélectivité
La sélectivité des membranes d'osmose inverse pour les différentes espèces chimiques
dépend de leur possibilité de solvatation par l'eau, elle est définie par le taux de rejet (taux
de rétention) de l’espèce : la proportion de la matière retenue par la membrane, par rapport
à la concentration dans le flux d’alimentation.
Les espèces les plus fortement solvatées ont un taux de rejet toujours plus important.
(Maurel, 2006).
TR= (1-(Cp/C0))*100
Cp : concentration de l’espèce dans la solution (eau de mer)
C0 : concentration de l’espèce dans le perméat
 Perméabilité
Elle représente le flux volumique ou massique traversant la membrane par unité de surface
membranaire.
 Conversion
