Chapitre 4
Résultats et discussion
53

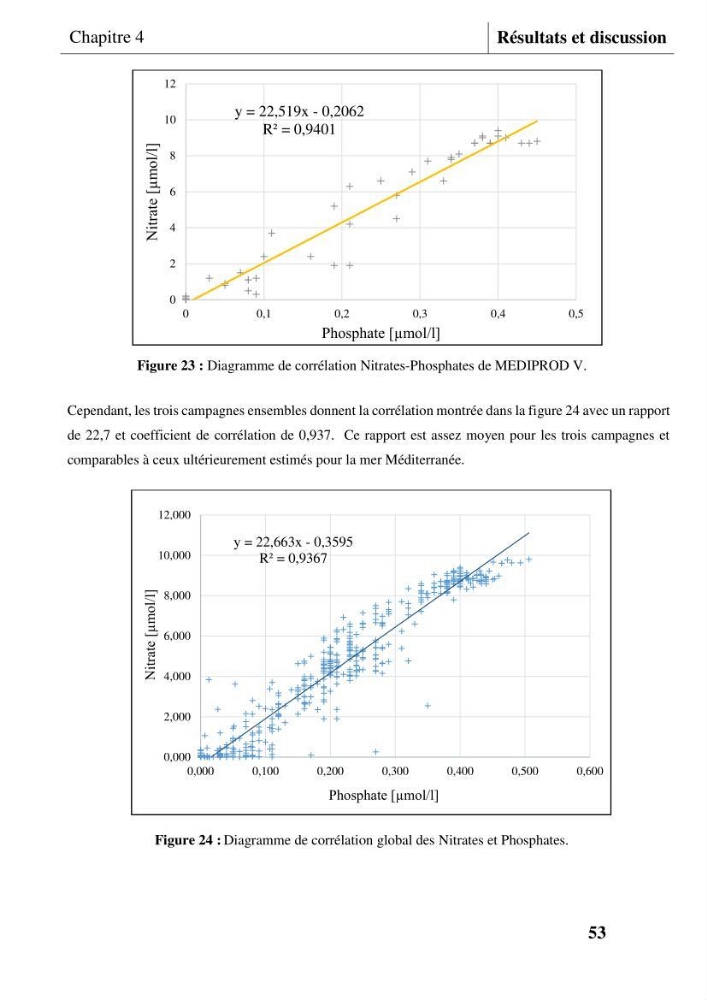

Figure 23 : Diagramme de corrélation Nitrates-Phosphates de MEDIPROD V.
Cependant, les trois campagnes ensembles donnent la corrélation montrée dans la figure 24 avec un rapport
de 22,7 et coefficient de corrélation de 0,937. Ce rapport est assez moyen pour les trois campagnes et
comparables à ceux ultérieurement estimés pour la mer Méditerranée.
Figure 24 : Diagramme de corrélation global des Nitrates et Phosphates.
y = 22,519x - 0,2062
R² = 0,9401
0
2
4
6
8
10
12
0
0,1
0,2
0,3
0,4
0,5
Nitrate
[µmol/l]
Phosphate [µmol/l]
y = 22,663x - 0,3595
R² = 0,9367
0,000
2,000
4,000
6,000
8,000
10,000
12,000
0,000
0,100
0,200
0,300
0,400
0,500
0,600
Nitrate
[µmol/l]
Phosphate [µmol/l]
