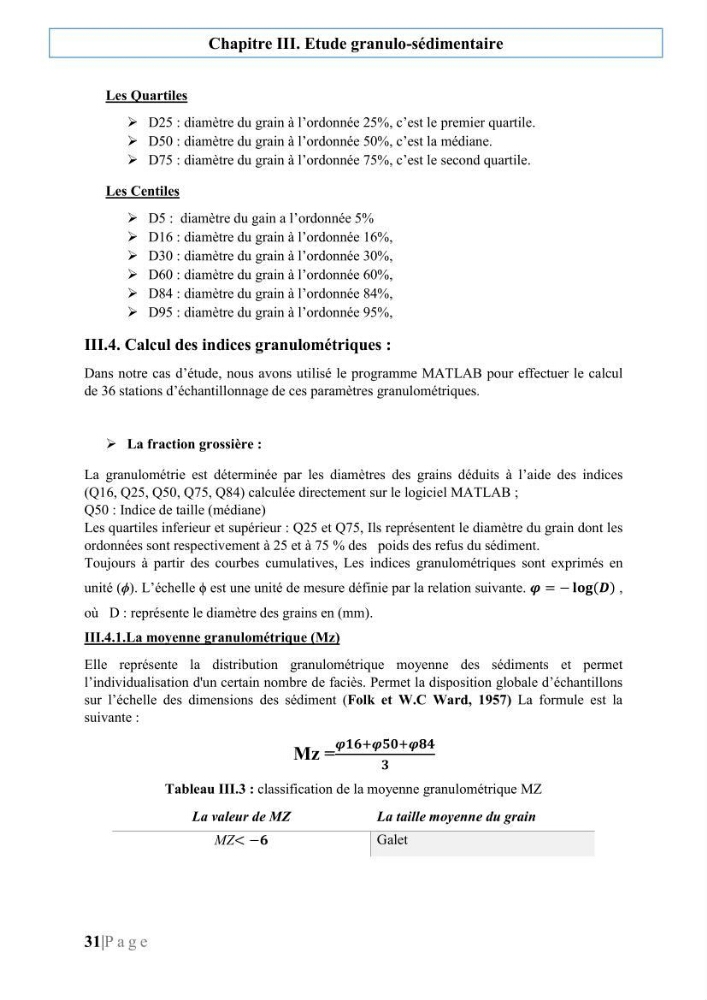

Chapitre III. Etude granulo-sédimentaire
31|P a g e
Les Quartiles
 D25 : diamètre du grain à l’ordonnée 25%, c’est le premier quartile.
 D50 : diamètre du grain à l’ordonnée 50%, c’est la médiane.
 D75 : diamètre du grain à l’ordonnée 75%, c’est le second quartile.
Les Centiles
 D5 : diamètre du gain a l’ordonnée 5%
 D16 : diamètre du grain à l’ordonnée 16%,
 D30 : diamètre du grain à l’ordonnée 30%,
 D60 : diamètre du grain à l’ordonnée 60%,
 D84 : diamètre du grain à l’ordonnée 84%,
 D95 : diamètre du grain à l’ordonnée 95%,
III.4. Calcul des indices granulométriques :
Dans notre cas d’étude, nous avons utilisé le programme MATLAB pour effectuer le calcul
de 36 stations d’échantillonnage de ces paramètres granulométriques.
 La fraction grossière :
La granulométrie est déterminée par les diamètres des grains déduits à l’aide des indices
(Q16, Q25, Q50, Q75, Q84) calculée directement sur le logiciel MATLAB ;
Q50 : Indice de taille (médiane)
Les quartiles inferieur et supérieur : Q25 et Q75, Ils représentent le diamètre du grain dont les
ordonnées sont respectivement à 25 et à 75 % des poids des refus du sédiment.
Toujours à partir des courbes cumulatives, Les indices granulométriques sont exprimés en
unité (ϕ). L’échelle ϕ est une unité de mesure définie par la relation suivante. = − () ,
où D : représente le diamètre des grains en (mm).
III.4.1.La moyenne granulométrique (Mz)
Elle représente la distribution granulométrique moyenne des sédiments et permet
l’individualisation d'un certain nombre de faciès. Permet la disposition globale d’échantillons
sur l’échelle des dimensions des sédiment (Folk et W.C Ward, 1957) La formule est la
suivante :
Mz =
Tableau III.3 : classification de la moyenne granulométrique MZ
La valeur de MZ
La taille moyenne du grain
MZ< −
Galet
