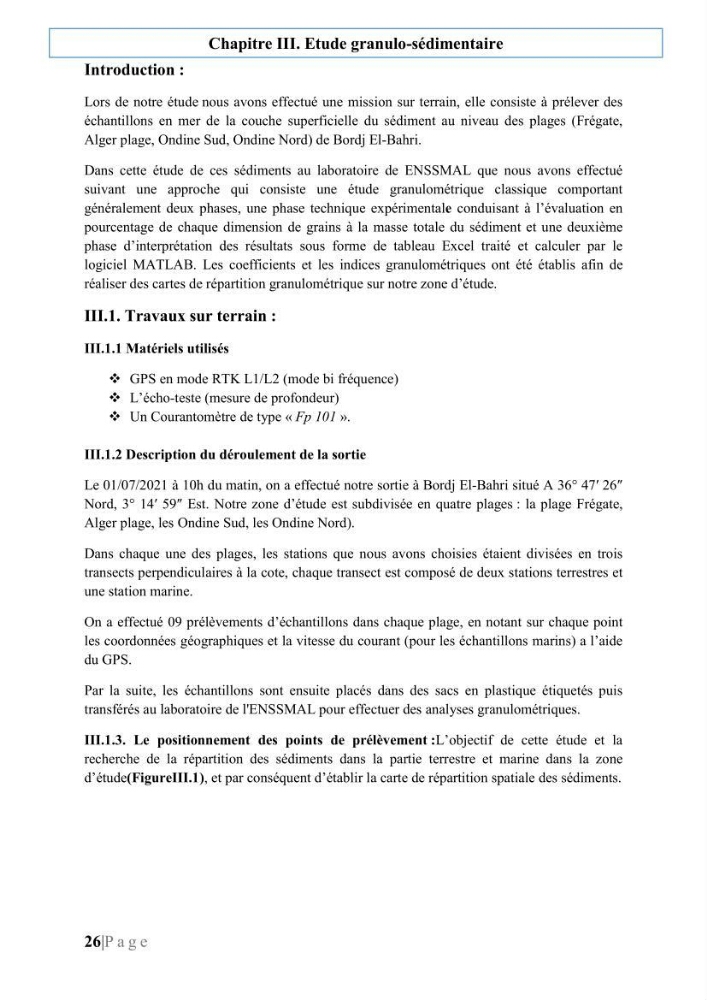

Chapitre III. Etude granulo-sédimentaire
26|P a g e
Introduction :
Lors de notre étude nous avons effectué une mission sur terrain, elle consiste à prélever des
échantillons en mer de la couche superficielle du sédiment au niveau des plages (Frégate,
Alger plage, Ondine Sud, Ondine Nord) de Bordj El-Bahri.
Dans cette étude de ces sédiments au laboratoire de ENSSMAL que nous avons effectué
suivant une approche qui consiste une étude granulométrique classique comportant
généralement deux phases, une phase technique expérimentale conduisant à l’évaluation en
pourcentage de chaque dimension de grains à la masse totale du sédiment et une deuxième
phase d’interprétation des résultats sous forme de tableau Excel traité et calculer par le
logiciel MATLAB. Les coefficients et les indices granulométriques ont été établis afin de
réaliser des cartes de répartition granulométrique sur notre zone d’étude.
III.1. Travaux sur terrain :
III.1.1 Matériels utilisés
GPS en mode RTK L1/L2 (mode bi fréquence)
L’écho-teste (mesure de profondeur)
Un Courantomètre de type « Fp 101 ».
III.1.2 Description du déroulement de la sortie
Le 01/07/2021 à 10h du matin, on a effectué notre sortie à Bordj El-Bahri situé A 36° 47′ 26″
Nord, 3° 14′ 59″ Est. Notre zone d’étude est subdivisée en quatre plages : la plage Frégate,
Alger plage, les Ondine Sud, les Ondine Nord).
Dans chaque une des plages, les stations que nous avons choisies étaient divisées en trois
transects perpendiculaires à la cote, chaque transect est composé de deux stations terrestres et
une station marine.
On a effectué 09 prélèvements d’échantillons dans chaque plage, en notant sur chaque point
les coordonnées géographiques et la vitesse du courant (pour les échantillons marins) a l’aide
du GPS.
Par la suite, les échantillons sont ensuite placés dans des sacs en plastique étiquetés puis
transférés au laboratoire de l'ENSSMAL pour effectuer des analyses granulométriques.
III.1.3. Le positionnement des points de prélèvement :L’objectif de cette étude et la
recherche de la répartition des sédiments dans la partie terrestre et marine dans la zone
d’étude(FigureIII.1), et par conséquent d’établir la carte de répartition spatiale des sédiments.
