Annexe : les marégraphes

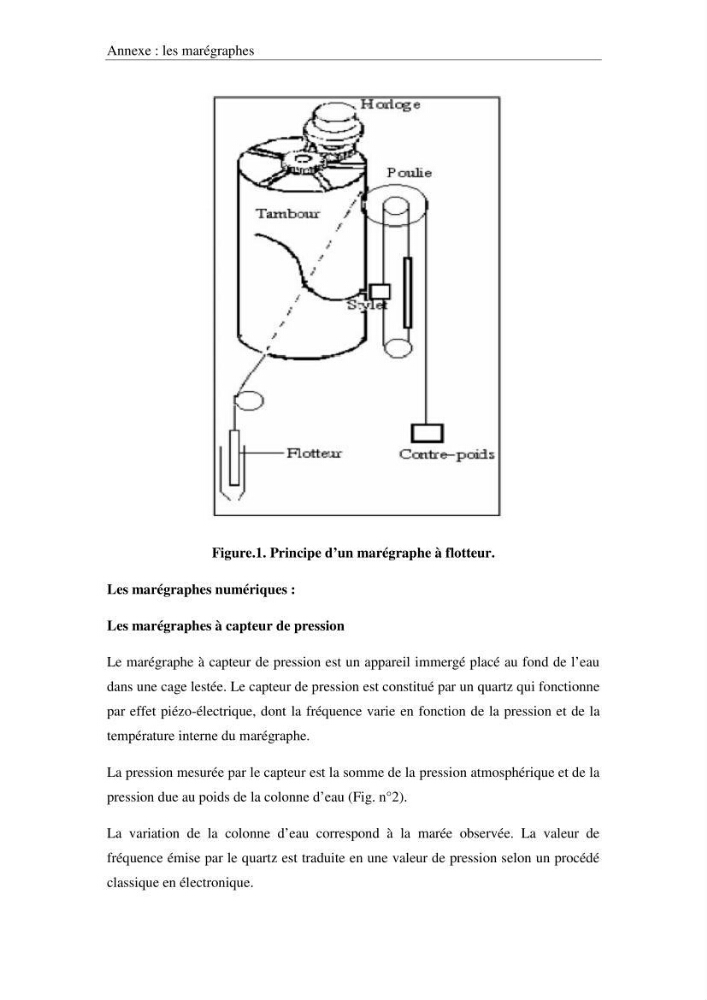

Figure.1. Principe d’un marégraphe à flotteur.
Les marégraphes numériques :
Les marégraphes à capteur de pression
Le marégraphe à capteur de pression est un appareil immergé placé au fond de l’eau
dans une cage lestée. Le capteur de pression est constitué par un quartz qui fonctionne
par effet piézo-électrique, dont la fréquence varie en fonction de la pression et de la
température interne du marégraphe.
La pression mesurée par le capteur est la somme de la pression atmosphérique et de la
pression due au poids de la colonne d’eau (Fig. n°2).
La variation de la colonne d’eau correspond à la marée observée. La valeur de
fréquence émise par le quartz est traduite en une valeur de pression selon un procédé
classique en électronique.
