Chapitre IV : Simulation de la réfraction de la houle sur la côte
58

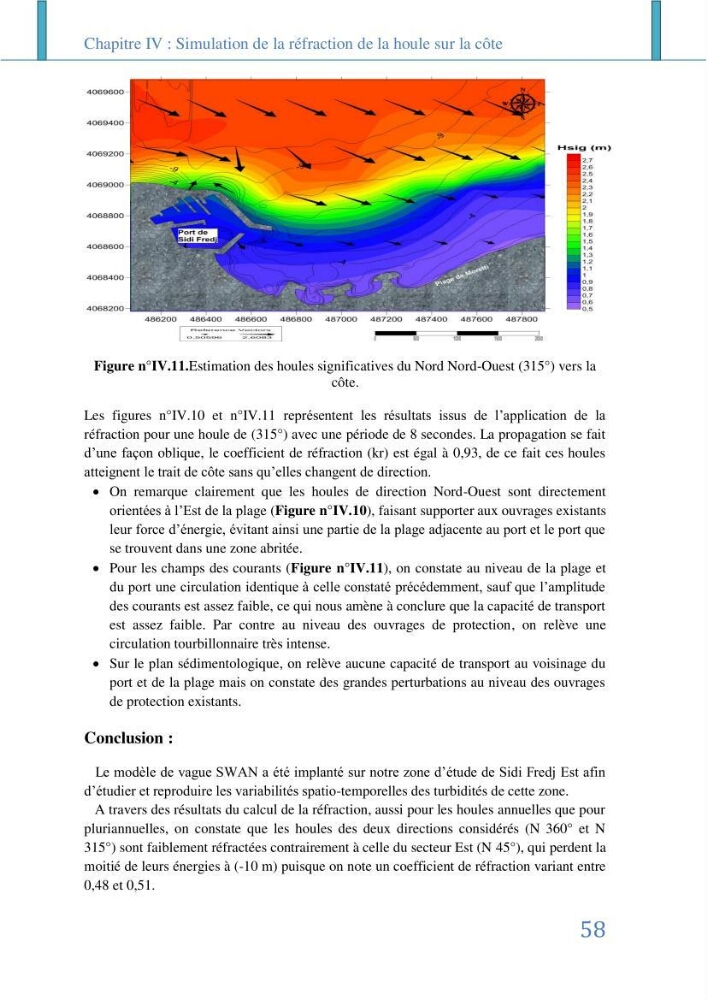

Figure n°IV.11.Estimation des houles significatives du Nord Nord-Ouest (315°) vers la
côte.
Les figures n°IV.10 et n°IV.11 représentent les résultats issus de l’application de la
réfraction pour une houle de (315°) avec une période de 8 secondes. La propagation se fait
d’une façon oblique, le coefficient de réfraction (kr) est égal à 0,93, de ce fait ces houles
atteignent le trait de côte sans qu’elles changent de direction.
On remarque clairement que les houles de direction Nord-Ouest sont directement
orientées à l’Est de la plage (Figure n°IV.10), faisant supporter aux ouvrages existants
leur force d’énergie, évitant ainsi une partie de la plage adjacente au port et le port que
se trouvent dans une zone abritée.
Pour les champs des courants (Figure n°IV.11), on constate au niveau de la plage et
du port une circulation identique à celle constaté précédemment, sauf que l’amplitude
des courants est assez faible, ce qui nous amène à conclure que la capacité de transport
est assez faible. Par contre au niveau des ouvrages de protection, on relève une
circulation tourbillonnaire très intense.
Sur le plan sédimentologique, on relève aucune capacité de transport au voisinage du
port et de la plage mais on constate des grandes perturbations au niveau des ouvrages
de protection existants.
Conclusion :
Le modèle de vague SWAN a été implanté sur notre zone d’étude de Sidi Fredj Est afin
d’étudier et reproduire les variabilités spatio-temporelles des turbidités de cette zone.
A travers des résultats du calcul de la réfraction, aussi pour les houles annuelles que pour
pluriannuelles, on constate que les houles des deux directions considérés (N 360° et N
315°) sont faiblement réfractées contrairement à celle du secteur Est (N 45°), qui perdent la
moitié de leurs énergies à (-10 m) puisque on note un coefficient de réfraction variant entre
0,48 et 0,51.
