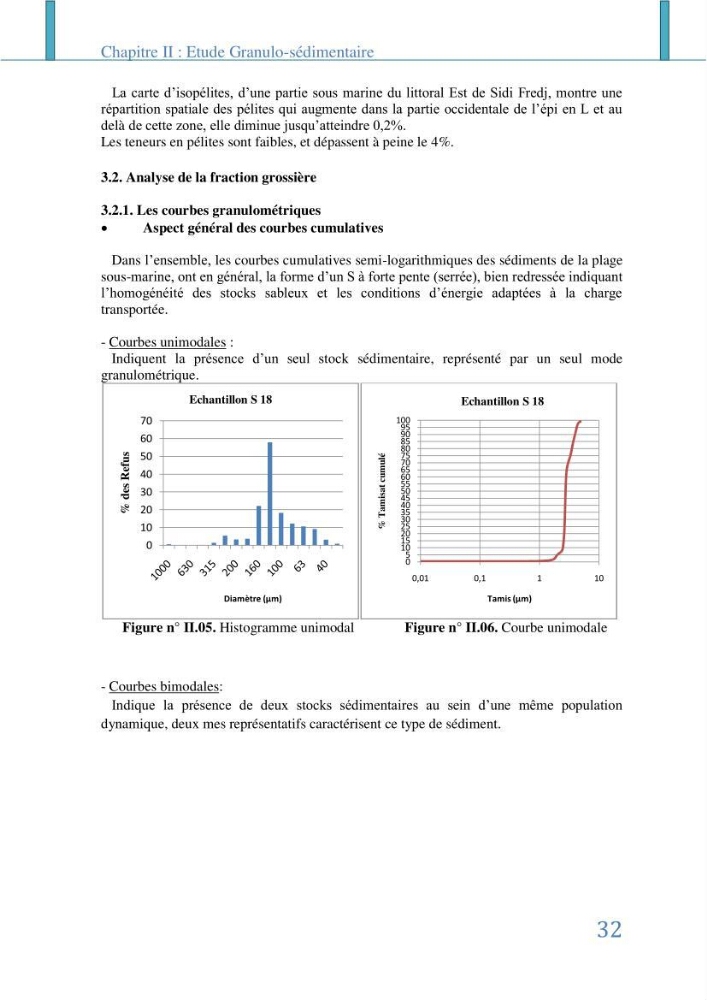

Chapitre II : Etude Granulo-sédimentaire
32
La carte d’isopélites, d’une partie sous marine du littoral Est de Sidi Fredj, montre une
répartition spatiale des pélites qui augmente dans la partie occidentale de l’épi en L et au
delà de cette zone, elle diminue jusqu’atteindre 0,2%.
Les teneurs en pélites sont faibles, et dépassent à peine le 4%.
3.2. Analyse de la fraction grossière
3.2.1. Les courbes granulométriques

Aspect général des courbes cumulatives
Dans l’ensemble, les courbes cumulatives semi-logarithmiques des sédiments de la plage
sous-marine, ont en général, la forme d’un S à forte pente (serrée), bien redressée indiquant
l’homogénéité des stocks sableux et les conditions d’énergie adaptées à la charge
transportée.
- Courbes unimodales :
Indiquent la présence d’un seul stock sédimentaire, représenté par un seul mode
granulométrique.
Figure n° II.05. Histogramme unimodal
Figure n° II.06. Courbe unimodale
- Courbes bimodales:
Indique la présence de deux stocks sédimentaires au sein d’une même population
dynamique, deux mes représentatifs caractérisent ce type de sédiment.
0
10
20
30
40
50
60
70
%
des
Refus
Diamètre (µm)
Echantillon S 18
0
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
90
95
100
0,01
0,1
1
10
%
Tamisat
cumulé
Tamis (µm)
Echantillon S 18
