Chapitre II
Dessalement de l’eau de mer
30
2.1.2 La distillation à multiples effets
La distillation à multiples effets consiste simplement à la juxtaposition de plusieurs cellules
fonctionnant selon le principe de distillation à simple effet. Le fluide caloporteur porte à
ébullition l’eau de mer admise dans la première cellule où règne la température la plus haute.
La vapeur émise par ébullition de l’eau de mer est transférée dans la cellule voisine où une
pression légèrement inférieure est maintenue. La température d’ébullition diminuant avec la
pression, l’eau de mer présente dans la deuxième cellule est alors vaporisée grâce à la vapeur
issue du premier effet, cette opération peut être répétée plusieurs fois. (Maurel, 2006)
Ce procédé permet d’obtenir une production de 10 000 à 25 000m
3 .j
-1 avec une salinité de 1 à
50mg.L
-1 pour une consommation énergétique de 1 à 2kWh.m
-3
d’eau produite.

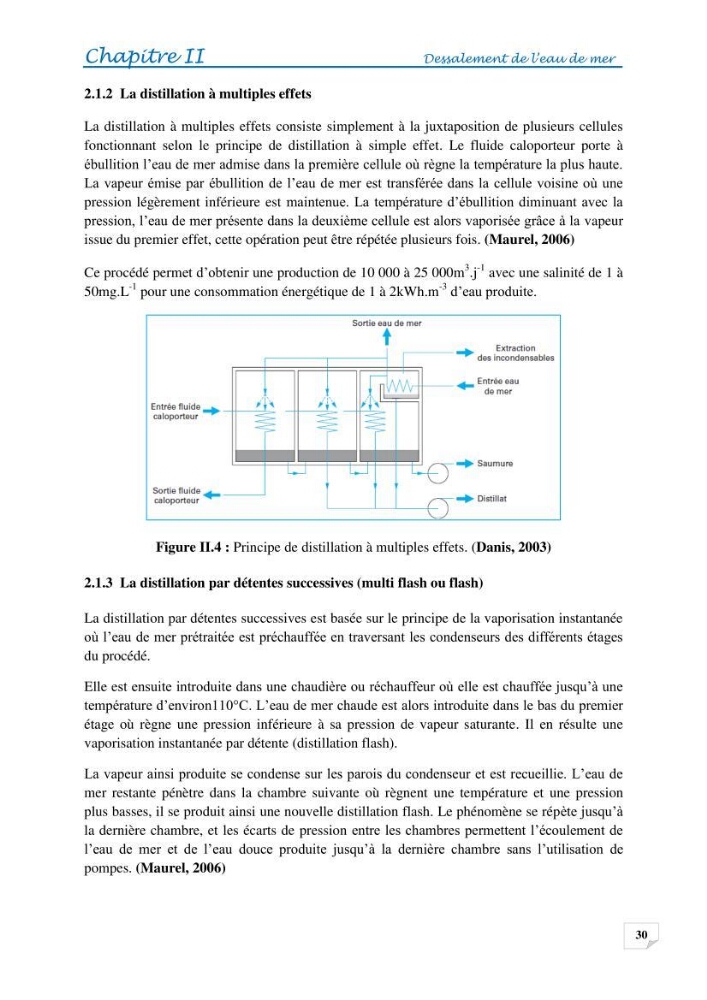

Figure II.4 : Principe de distillation à multiples effets. (Danis, 2003)
2.1.3 La distillation par détentes successives (multi flash ou flash)
La distillation par détentes successives est basée sur le principe de la vaporisation instantanée
où l’eau de mer prétraitée est préchauffée en traversant les condenseurs des différents étages
du procédé.
Elle est ensuite introduite dans une chaudière ou réchauffeur où elle est chauffée jusqu’à une
température d’environ110°C. L’eau de mer chaude est alors introduite dans le bas du premier
étage où règne une pression inférieure à sa pression de vapeur saturante. Il en résulte une
vaporisation instantanée par détente (distillation flash).
La vapeur ainsi produite se condense sur les parois du condenseur et est recueillie. L’eau de
mer restante pénètre dans la chambre suivante où règnent une température et une pression
plus basses, il se produit ainsi une nouvelle distillation flash. Le phénomène se répète jusqu’à
la dernière chambre, et les écarts de pression entre les chambres permettent l’écoulement de
l’eau de mer et de l’eau douce produite jusqu’à la dernière chambre sans l’utilisation de
pompes. (Maurel, 2006)
Dessalement de l’eau de mer
30
2.1.2 La distillation à multiples effets
La distillation à multiples effets consiste simplement à la juxtaposition de plusieurs cellules
fonctionnant selon le principe de distillation à simple effet. Le fluide caloporteur porte à
ébullition l’eau de mer admise dans la première cellule où règne la température la plus haute.
La vapeur émise par ébullition de l’eau de mer est transférée dans la cellule voisine où une
pression légèrement inférieure est maintenue. La température d’ébullition diminuant avec la
pression, l’eau de mer présente dans la deuxième cellule est alors vaporisée grâce à la vapeur
issue du premier effet, cette opération peut être répétée plusieurs fois. (Maurel, 2006)
Ce procédé permet d’obtenir une production de 10 000 à 25 000m
3 .j
-1 avec une salinité de 1 à
50mg.L
-1 pour une consommation énergétique de 1 à 2kWh.m
-3
d’eau produite.
Figure II.4 : Principe de distillation à multiples effets. (Danis, 2003)
2.1.3 La distillation par détentes successives (multi flash ou flash)
La distillation par détentes successives est basée sur le principe de la vaporisation instantanée
où l’eau de mer prétraitée est préchauffée en traversant les condenseurs des différents étages
du procédé.
Elle est ensuite introduite dans une chaudière ou réchauffeur où elle est chauffée jusqu’à une
température d’environ110°C. L’eau de mer chaude est alors introduite dans le bas du premier
étage où règne une pression inférieure à sa pression de vapeur saturante. Il en résulte une
vaporisation instantanée par détente (distillation flash).
La vapeur ainsi produite se condense sur les parois du condenseur et est recueillie. L’eau de
mer restante pénètre dans la chambre suivante où règnent une température et une pression
plus basses, il se produit ainsi une nouvelle distillation flash. Le phénomène se répète jusqu’à
la dernière chambre, et les écarts de pression entre les chambres permettent l’écoulement de
l’eau de mer et de l’eau douce produite jusqu’à la dernière chambre sans l’utilisation de
pompes. (Maurel, 2006)
