MATERIEL ET METHODES
30
• La spectroscopie Infra Rouge en mode réflexion totale atténuée (ATR).
La réflexion totale atténuée (ATR) est une technique d'échantillonnage utilisée parallèlement à la
spectroscopie infrarouge traditionnelle, qui permet en fin de compte de qualifier et de mettre en
évidence les groupements chimiques des échantillons pour qu'ils soient observés directement à
l'état solide ou liquide, sans préparation supplémentaire.
Cette technique élargit le champ d’application de la spectroscopie FT-IR en augmentant la nature
des échantillons à analyser. Elle permet d’étudier les échantillons à analyser par la méthode
FTIR à transmission/absorption, comme les échantillons opaques ou fortement dispersifs. Ce
système permet une multi réflexion à l’interface cristal/échantillon dans le but d’augmenter le
signal à la détection (Bourahla, 2018).
Après avoir nettoyé le port-échantillon avec de l’éthanol pour éliminer toute source de
contamination, l’échantillon est déposé sur un cristal de réflexion et l’analyse est réalisée dans un
domaine spectral compris entre 4000 cm
-1 et 600 cm
-1 . L’analyse a été réalisée au CRTSE avec
un équipement de marque Thermo Nicolet muni du logiciel OMNIC.
II.3.2.3
Microscopie Electronique à Balayage
La microscopie électronique à balayage (MEB) est une technique de microscopie
électronique basée sur le principe des interactions électrons-matière, capable de produire des
images en haute résolution de la surface d’un échantillon (Medjani ,2018).
La microscopie électronique à balayage utilise un faisceau électronique, et permet
d’obtenir des images d’un objet de quelques dizaines de nanomètres (Annexe 05). Cette
technique consiste en l’analyse des électrons secondaires et rétrodiffusés issus du bombardement

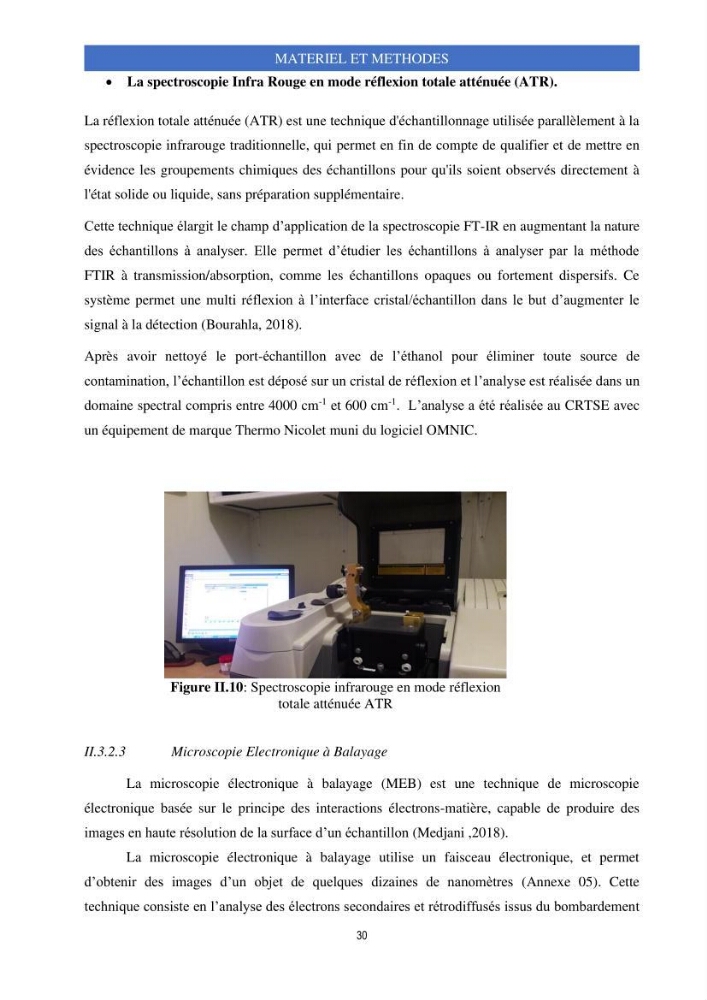

Figure II.10: Spectroscopie infrarouge en mode réflexion
totale atténuée ATR
