47
ETUDE BATHYMETRIQUE ET HYDRODYNAMIQUE DES ZONES D’ETUDE
Après l’exécution du programme, la bathymétrie obtenue présente des valeurs comprises entre -
200 m et 2200 m ‘cas d’exemple’ (Figure III.3).

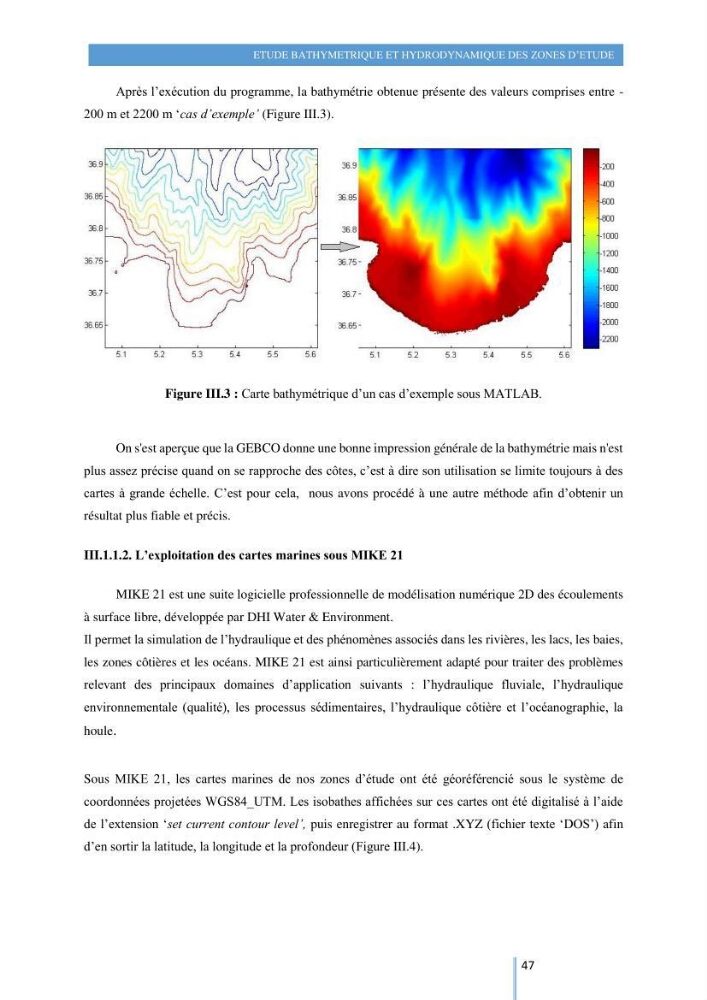

Figure III.3 : Carte bathymétrique d’un cas d’exemple sous MATLAB.
On s'est aperçue que la GEBCO donne une bonne impression générale de la bathymétrie mais n'est
plus assez précise quand on se rapproche des côtes, c’est à dire son utilisation se limite toujours à des
cartes à grande échelle. C’est pour cela, nous avons procédé à une autre méthode afin d’obtenir un
résultat plus fiable et précis.
III.1.1.2. L’exploitation des cartes marines sous MIKE 21
MIKE 21 est une suite logicielle professionnelle de modélisation numérique 2D des écoulements
à surface libre, développée par DHI Water & Environment.
Il permet la simulation de l’hydraulique et des phénomènes associés dans les rivières, les lacs, les baies,
les zones côtières et les océans. MIKE 21 est ainsi particulièrement adapté pour traiter des problèmes
relevant des principaux domaines d’application suivants : l’hydraulique fluviale, l’hydraulique
environnementale (qualité), les processus sédimentaires, l’hydraulique côtière et l’océanographie, la
houle.
Sous MIKE 21, les cartes marines de nos zones d’étude ont été géoréférencié sous le système de
coordonnées projetées WGS84_UTM. Les isobathes affichées sur ces cartes ont été digitalisé à l’aide
de l’extension ‘set current contour level’, puis enregistrer au format .XYZ (fichier texte ‘DOS’) afin
d’en sortir la latitude, la longitude et la profondeur (Figure III.4).
