Chapitre 2 : Présentation de la zone d’étude
37

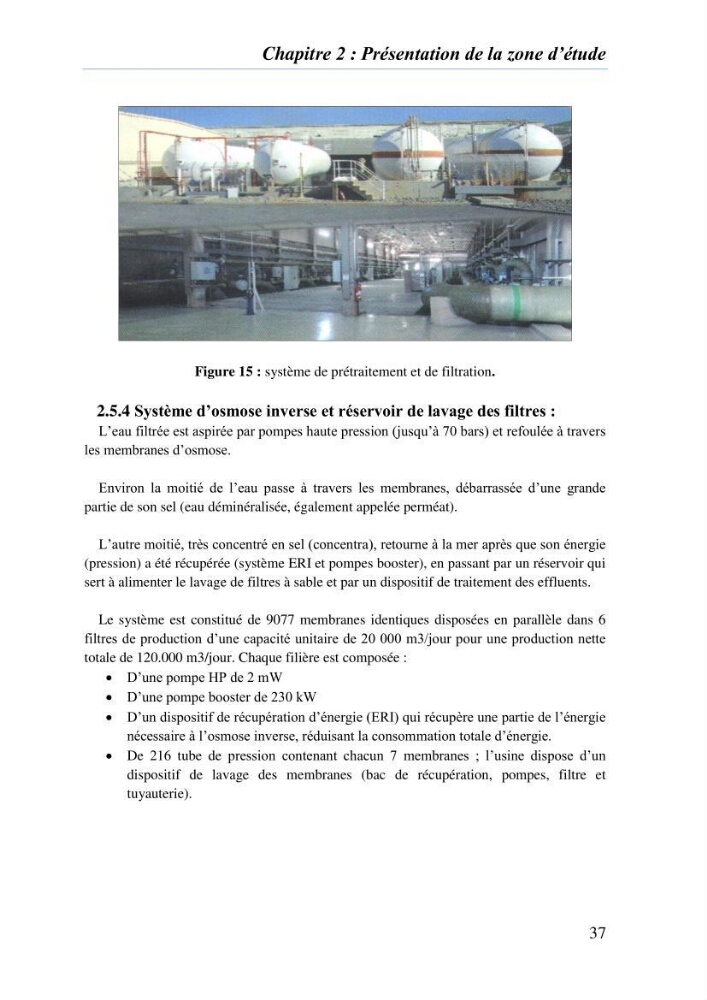

Figure 15 : système de prétraitement et de filtration.
2.5.4 Système d’osmose inverse et réservoir de lavage des filtres :
L’eau filtrée est aspirée par pompes haute pression (jusqu’à 70 bars) et refoulée à travers
les membranes d’osmose.
Environ la moitié de l’eau passe à travers les membranes, débarrassée d’une grande
partie de son sel (eau déminéralisée, également appelée perméat).
L’autre moitié, très concentré en sel (concentra), retourne à la mer après que son énergie
(pression) a été récupérée (système ERI et pompes booster), en passant par un réservoir qui
sert à alimenter le lavage de filtres à sable et par un dispositif de traitement des effluents.
Le système est constitué de 9077 membranes identiques disposées en parallèle dans 6
filtres de production d’une capacité unitaire de 20 000 m3/jour pour une production nette
totale de 120.000 m3/jour. Chaque filière est composée :
D’une pompe HP de 2 mW
D’une pompe booster de 230 kW
D’un dispositif de récupération d’énergie (ERI) qui récupère une partie de l’énergie
nécessaire à l’osmose inverse, réduisant la consommation totale d’énergie.
De 216 tube de pression contenant chacun 7 membranes ; l’usine dispose d’un
dispositif de lavage des membranes (bac de récupération, pompes, filtre et
tuyauterie).
