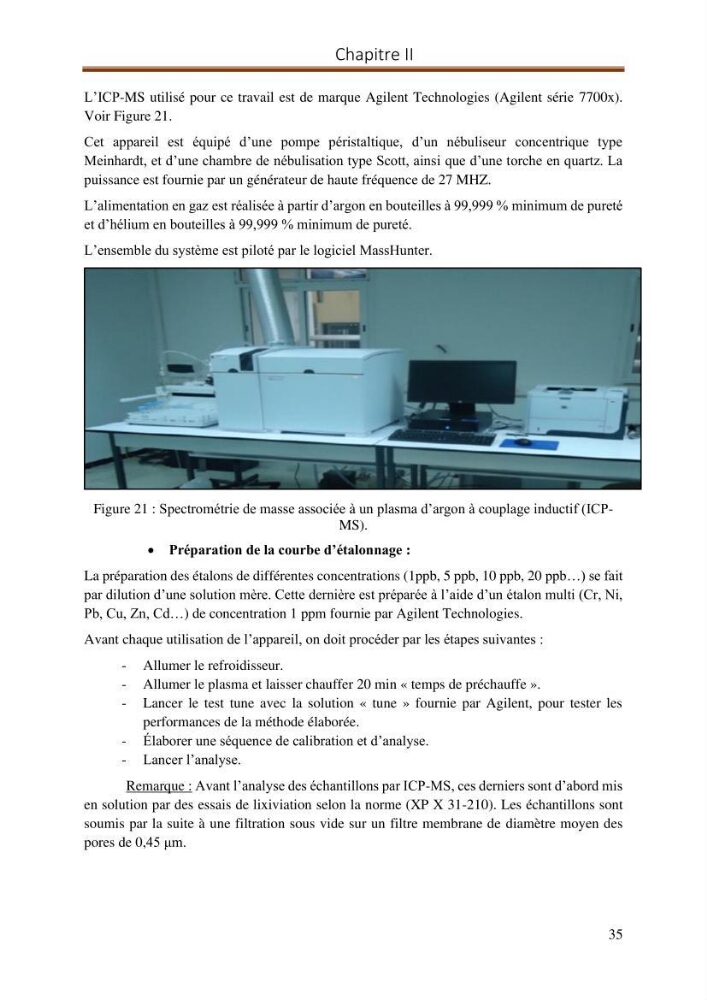

Chapitre II
35
L’ICP-MS utilisé pour ce travail est de marque Agilent Technologies (Agilent série 7700x).
Voir Figure 21.
Cet appareil est équipé d’une pompe péristaltique, d’un nébuliseur concentrique type
Meinhardt, et d’une chambre de nébulisation type Scott, ainsi que d’une torche en quartz. La
puissance est fournie par un générateur de haute fréquence de 27 MHZ.
L’alimentation en gaz est réalisée à partir d’argon en bouteilles à 99,999 % minimum de pureté
et d’hélium en bouteilles à 99,999 % minimum de pureté.
L’ensemble du système est piloté par le logiciel MassHunter.
Figure 21 : Spectrométrie de masse associée à un plasma d’argon à couplage inductif (ICPMS).
• Préparation de la courbe d’étalonnage :
La préparation des étalons de différentes concentrations (1ppb, 5 ppb, 10 ppb, 20 ppb…) se fait
par dilution d’une solution mère. Cette dernière est préparée à l’aide d’un étalon multi (Cr, Ni,
Pb, Cu, Zn, Cd…) de concentration 1 ppm fournie par Agilent Technologies.
Avant chaque utilisation de l’appareil, on doit procéder par les étapes suivantes :
- Allumer le refroidisseur.
- Allumer le plasma et laisser chauffer 20 min « temps de préchauffe ».
- Lancer le test tune avec la solution « tune » fournie par Agilent, pour tester les
performances de la méthode élaborée.
- Élaborer une séquence de calibration et d’analyse.
- Lancer l’analyse.
Remarque : Avant l’analyse des échantillons par ICP-MS, ces derniers sont d’abord mis
en solution par des essais de lixiviation selon la norme (XP X 31-210). Les échantillons sont
soumis par la suite à une filtration sous vide sur un filtre membrane de diamètre moyen des
pores de 0,45 μm.
