Chapitre II
27

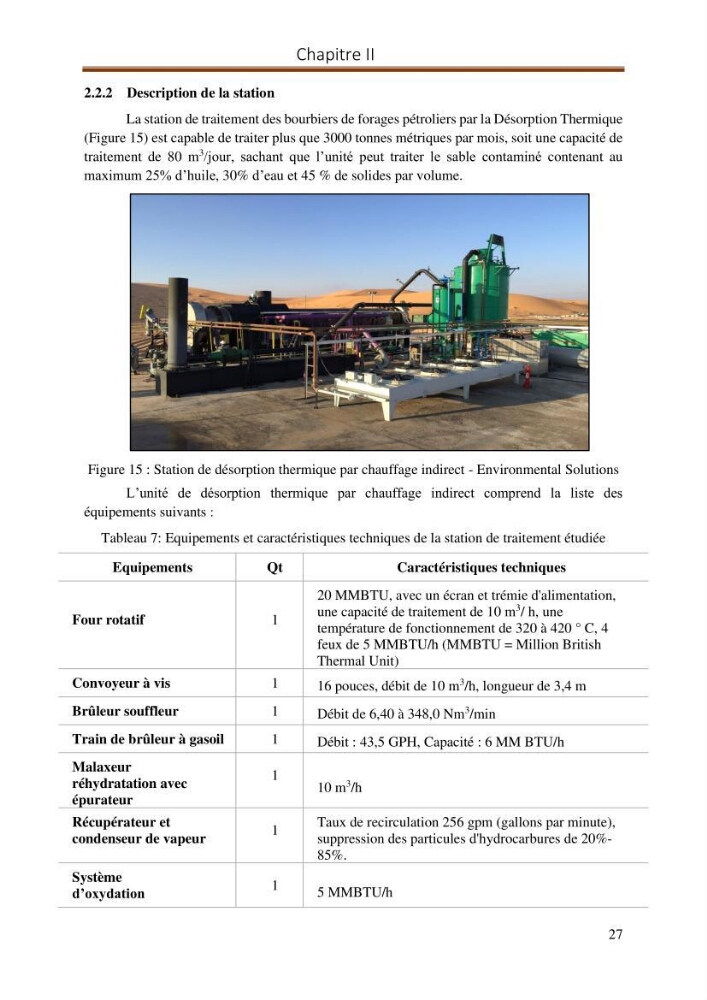

2.2.2 Description de la station
La station de traitement des bourbiers de forages pétroliers par la Désorption Thermique
(Figure 15) est capable de traiter plus que 3000 tonnes métriques par mois, soit une capacité de
traitement de 80 m
3
/jour, sachant que l’unité peut traiter le sable contaminé contenant au
maximum 25% d’huile, 30% d’eau et 45 % de solides par volume.
Figure 15 : Station de désorption thermique par chauffage indirect - Environmental Solutions
L’unité de désorption thermique par chauffage indirect comprend la liste des
équipements suivants :
Tableau 7: Equipements et caractéristiques techniques de la station de traitement étudiée
Equipements
Qt
Caractéristiques techniques
Four rotatif
1
20 MMBTU, avec un écran et trémie d'alimentation,
une capacité de traitement de 10 m
3 / h, une
température de fonctionnement de 320 à 420 ° C, 4
feux de 5 MMBTU/h (MMBTU = Million British
Thermal Unit)
Convoyeur à vis
1
16 pouces, débit de 10 m
3 /h, longueur de 3,4 m
Brûleur souffleur
1
Débit de 6,40 à 348,0 Nm
3 /min
Train de brûleur à gasoil
1
Débit : 43,5 GPH, Capacité : 6 MM BTU/h
Malaxeur
réhydratation avec
épurateur
1
10 m
3 /h
Récupérateur et
condenseur de vapeur
1
Taux de recirculation 256 gpm (gallons par minute),
suppression des particules d'hydrocarbures de 20%85%.
Système
d’oxydation
1
5 MMBTU/h
