Chapitre III: matériel et méthodes
43

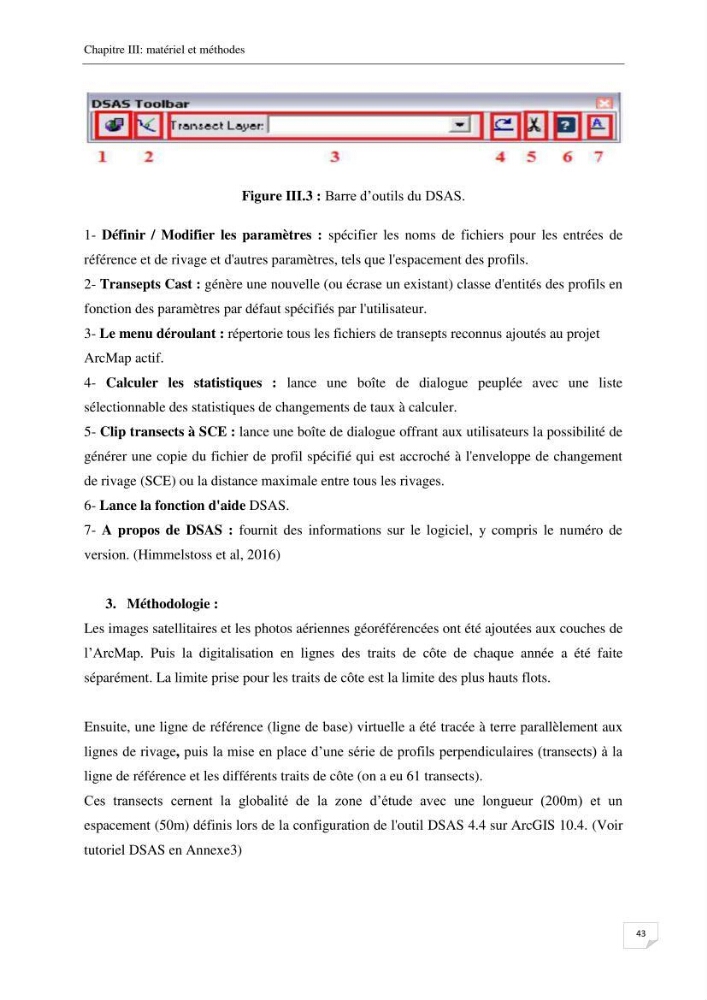

Figure III.3 : Barre d’outils du DSAS.
1- Définir / Modifier les paramètres : spécifier les noms de fichiers pour les entrées de
référence et de rivage et d'autres paramètres, tels que l'espacement des profils.
2- Transepts Cast : génère une nouvelle (ou écrase un existant) classe d'entités des profils en
fonction des paramètres par défaut spécifiés par l'utilisateur.
3- Le menu déroulant : répertorie tous les fichiers de transepts reconnus ajoutés au projet
ArcMap actif.
4- Calculer les statistiques : lance une boîte de dialogue peuplée avec une liste
sélectionnable des statistiques de changements de taux à calculer.
5- Clip transects à SCE : lance une boîte de dialogue offrant aux utilisateurs la possibilité de
générer une copie du fichier de profil spécifié qui est accroché à l'enveloppe de changement
de rivage (SCE) ou la distance maximale entre tous les rivages.
6- Lance la fonction d'aide DSAS.
7- A propos de DSAS : fournit des informations sur le logiciel, y compris le numéro de
version. (Himmelstoss et al, 2016)
3. Méthodologie :
Les images satellitaires et les photos aériennes géoréférencées ont été ajoutées aux couches de
l’ArcMap. Puis la digitalisation en lignes des traits de côte de chaque année a été faite
séparément. La limite prise pour les traits de côte est la limite des plus hauts flots.
Ensuite, une ligne de référence (ligne de base) virtuelle a été tracée à terre parallèlement aux
lignes de rivage, puis la mise en place d’une série de profils perpendiculaires (transects) à la
ligne de référence et les différents traits de côte (on a eu 61 transects).
Ces transects cernent la globalité de la zone d’étude avec une longueur (200m) et un
espacement (50m) définis lors de la configuration de l'outil DSAS 4.4 sur ArcGIS 10.4. (Voir
tutoriel DSAS en Annexe3)
