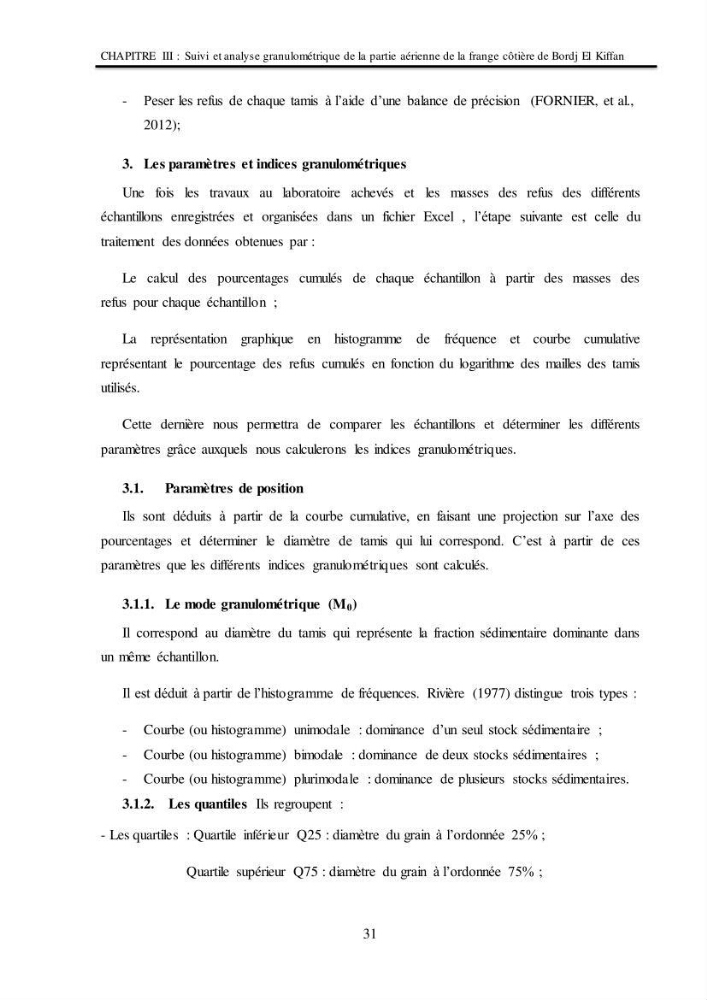

CHAPITRE III : Suivi et analyse granulométrique de la partie aérienne de la frange côtière de Bordj El Kiffan
31
- Peser les refus de chaque tamis à l’aide d’une balance de précision (FORNIER, et al.,
2012);
3. Les paramètres et indices granulométriques
Une fois les travaux au laboratoire achevés et les masses des refus des différents
échantillons enregistrées et organisées dans un fichier Excel , l’étape suivante est celle du
traitement des données obtenues par :
Le calcul des pourcentages cumulés de chaque échantillon à partir des masses des
refus pour chaque échantillon ;
La représentation graphique en histogramme de fréquence et courbe cumulative
représentant le pourcentage des refus cumulés en fonction du logarithme des mailles des tamis
utilisés.
Cette dernière nous permettra de comparer les échantillons et déterminer les différents
paramètres grâce auxquels nous calculerons les indices granulométriques.
3.1.
Paramètres de position
Ils sont déduits à partir de la courbe cumulative, en faisant une projection sur l’axe des
pourcentages et déterminer le diamètre de tamis qui lui correspond. C’est à partir de ces
paramètres que les différents indices granulométriques sont calculés.
3.1.1. Le mode granulométrique (M 0 )
Il correspond au diamètre du tamis qui représente la fraction sédimentaire dominante dans
un même échantillon.
Il est déduit à partir de l’histogramme de fréquences. Rivière (1977) distingue trois types :
- Courbe (ou histogramme) unimodale : dominance d’un seul stock sédimentaire ;
- Courbe (ou histogramme) bimodale : dominance de deux stocks sédimentaires ;
- Courbe (ou histogramme) plurimodale : dominance de plusieurs stocks sédimentaires.
3.1.2. Les quantiles Ils regroupent :
- Les quartiles : Quartile inférieur Q25 : diamètre du grain à l’ordonnée 25% ;
Quartile supérieur Q75 : diamètre du grain à l’ordonnée 75% ;
