Chapitre IV
Méthodologie d’utilisation du SIG
41
données attributaires, visibles sous forme de tableaux, qui décrivent les attributs de chaque
entité géographique, Il est essentiel de bien choisir le type d'entité.
Le logiciel QGIS a de puissantes capacités de digitalisation à l’écran et d’édition. Nous avons
utilisé la carte topographique scannée et géo référencée comme support de digitalisation, La
première étape consiste à créer une nouvelle couche vecteur et le type d’entité choisi est le
point pour certains lieux dans la baie de Bou Ismail et la ligne pour représenter le trait de côte
ainsi que le réseau hydrographique lié à cette baie.
Ces différentes manipulations nous ont permis d’obtenir le fond de carte ainsi que les stations
et les mesures prêtes à l’analyse (Fig.IV.3)

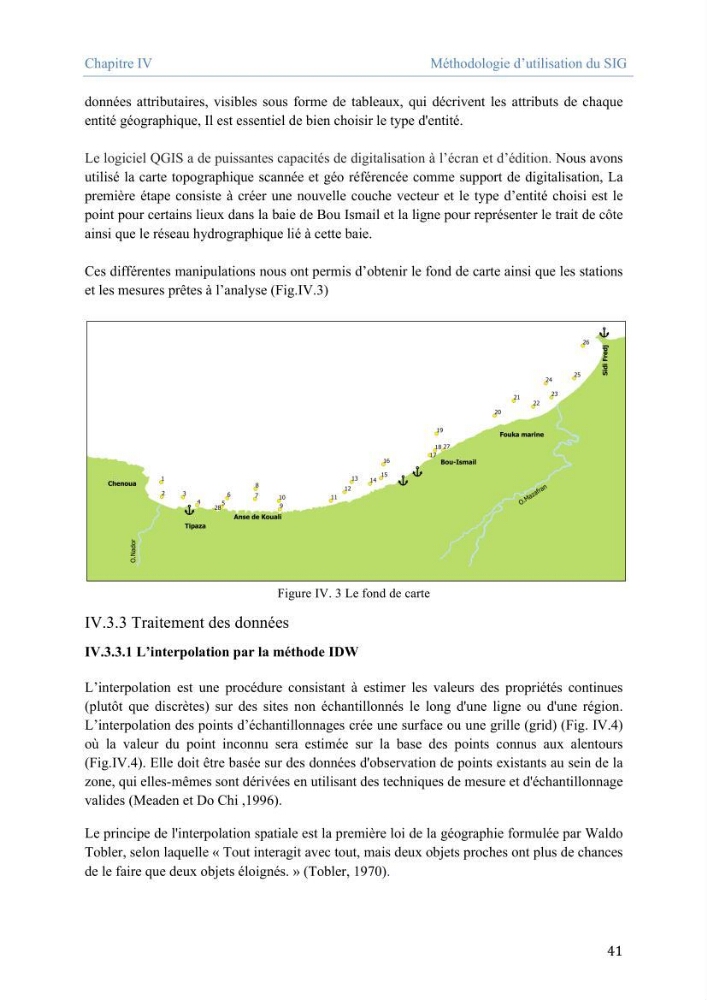

Figure IV. 3 Le fond de carte
IV.3.3 Traitement des données
IV.3.3.1 L’interpolation par la méthode IDW
L’interpolation est une procédure consistant à estimer les valeurs des propriétés continues
(plutôt que discrètes) sur des sites non échantillonnés le long d'une ligne ou d'une région.
L’interpolation des points d’échantillonnages crée une surface ou une grille (grid) (Fig. IV.4)
où la valeur du point inconnu sera estimée sur la base des points connus aux alentours
(Fig.IV.4). Elle doit être basée sur des données d'observation de points existants au sein de la
zone, qui elles-mêmes sont dérivées en utilisant des techniques de mesure et d'échantillonnage
valides (Meaden et Do Chi ,1996).
Le principe de l'interpolation spatiale est la première loi de la géographie formulée par Waldo
Tobler, selon laquelle « Tout interagit avec tout, mais deux objets proches ont plus de chances
de le faire que deux objets éloignés. » (Tobler, 1970).
