Chapitre III
Modélisation hydro-sédimentaire
57
A
B

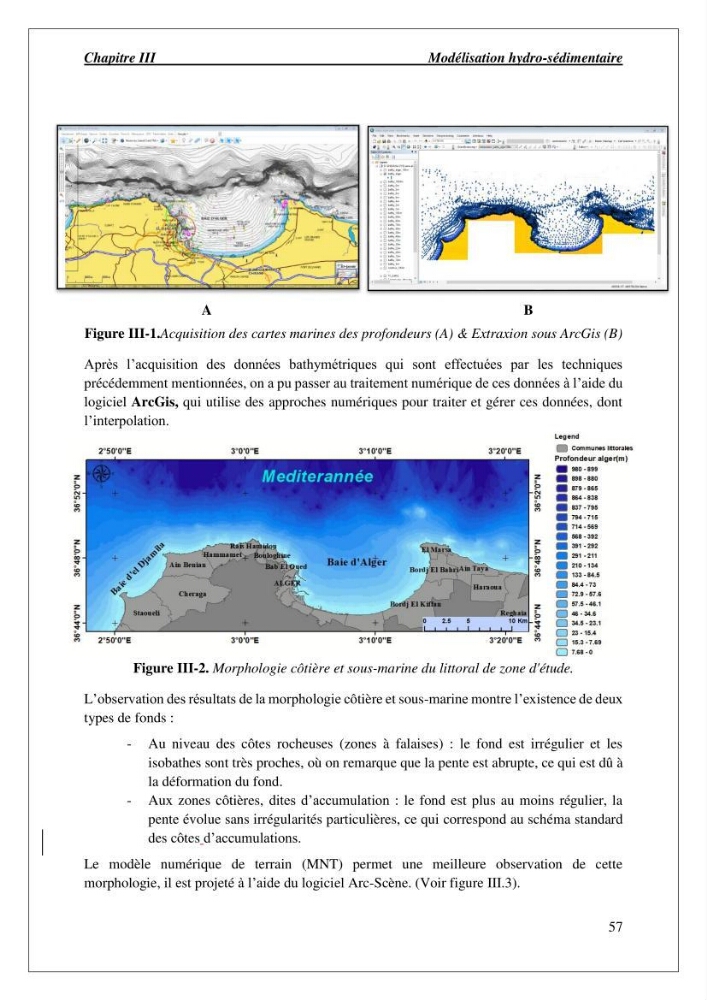

Figure III-1.Acquisition des cartes marines des profondeurs (A) & Extraxion sous ArcGis (B)
Après l’acquisition des données bathymétriques qui sont effectuées par les techniques
précédemment mentionnées, on a pu passer au traitement numérique de ces données à l’aide du
logiciel ArcGis, qui utilise des approches numériques pour traiter et gérer ces données, dont
l’interpolation.
Figure III-2. Morphologie côtière et sous-marine du littoral de zone d'étude.
L’observation des résultats de la morphologie côtière et sous-marine montre l’existence de deux
types de fonds :
- Au niveau des côtes rocheuses (zones à falaises) : le fond est irrégulier et les
isobathes sont très proches, où on remarque que la pente est abrupte, ce qui est dû à
la déformation du fond.
- Aux zones côtières, dites d’accumulation : le fond est plus au moins régulier, la
pente évolue sans irrégularités particulières, ce qui correspond au schéma standard
des côtes d’accumulations.
Le modèle numérique de terrain (MNT) permet une meilleure observation de cette
morphologie, il est projeté à l’aide du logiciel Arc-Scène. (Voir figure III.3).
