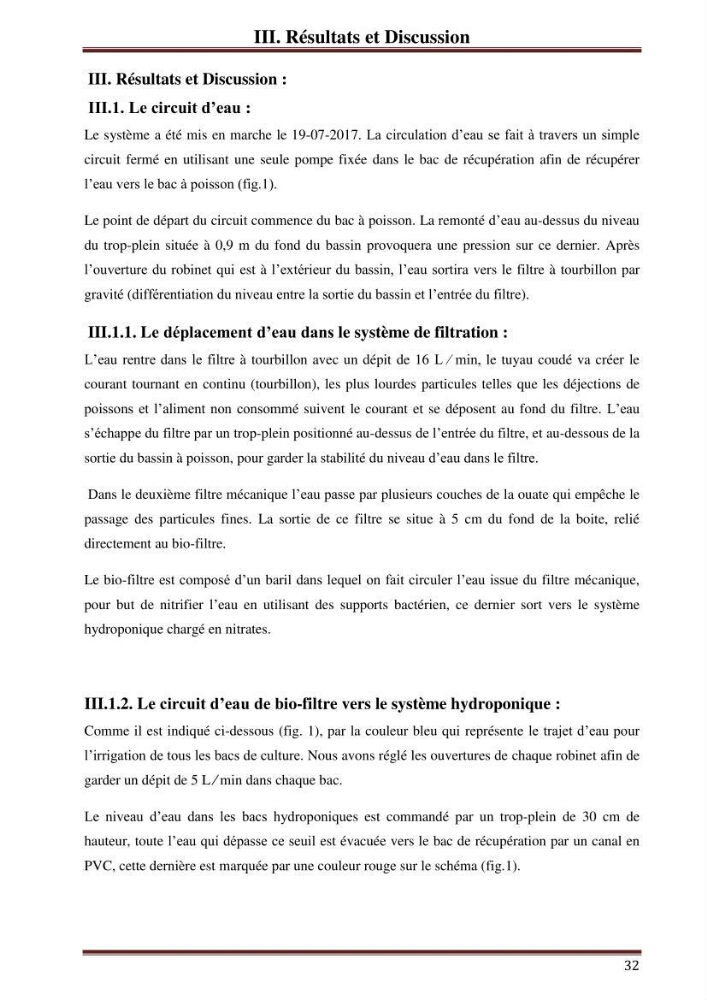

III. Résultats et Discussion
32
III. Résultats et Discussion :
III.1. Le circuit d’eau :
Le système a été mis en marche le 19-07-2017. La circulation d’eau se fait à travers un simple
circuit fermé en utilisant une seule pompe fixée dans le bac de récupération afin de récupérer
l’eau vers le bac à poisson (fig.1).
Le point de départ du circuit commence du bac à poisson. La remonté d’eau au-dessus du niveau
du trop-plein située à 0,9 m du fond du bassin provoquera une pression sur ce dernier. Après
l’ouverture du robinet qui est à l’extérieur du bassin, l’eau sortira vers le filtre à tourbillon par
gravité (différentiation du niveau entre la sortie du bassin et l’entrée du filtre).
III.1.1. Le déplacement d’eau dans le système de filtration :
L’eau rentre dans le filtre à tourbillon avec un dépit de 16 L ∕ min, le tuyau coudé va créer le
courant tournant en continu (tourbillon), les plus lourdes particules telles que les déjections de
poissons et l’aliment non consommé suivent le courant et se déposent au fond du filtre. L’eau
s’échappe du filtre par un trop-plein positionné au-dessus de l’entrée du filtre, et au-dessous de la
sortie du bassin à poisson, pour garder la stabilité du niveau d’eau dans le filtre.
Dans le deuxième filtre mécanique l’eau passe par plusieurs couches de la ouate qui empêche le
passage des particules fines. La sortie de ce filtre se situe à 5 cm du fond de la boite, relié
directement au bio-filtre.
Le bio-filtre est composé d’un baril dans lequel on fait circuler l’eau issue du filtre mécanique,
pour but de nitrifier l’eau en utilisant des supports bactérien, ce dernier sort vers le système
hydroponique chargé en nitrates.
III.1.2. Le circuit d’eau de bio-filtre vers le système hydroponique :
Comme il est indiqué ci-dessous (fig. 1), par la couleur bleu qui représente le trajet d’eau pour
l’irrigation de tous les bacs de culture. Nous avons réglé les ouvertures de chaque robinet afin de
garder un dépit de 5 L ∕ min dans chaque bac.
Le niveau d’eau dans les bacs hydroponiques est commandé par un trop-plein de 30 cm de
hauteur, toute l’eau qui dépasse ce seuil est évacuée vers le bac de récupération par un canal en
PVC, cette dernière est marquée par une couleur rouge sur le schéma (fig.1).
